شیر فشار شکن چیست؟
شیر فشارشکن از انواع شیرالات صنعتی و وسیلهای است که برای کاهش فشار آب یا سیالات دیگر در یک سیستم لولهکشی به کار میرود. این شیرها فشار ورودی بالای سیال را به یک فشار ایمنتر و قابلکنترل کاهش میدهند و از آسیب به لولهها، تجهیزات و وسایل مصرفکننده جلوگیری میکنند.

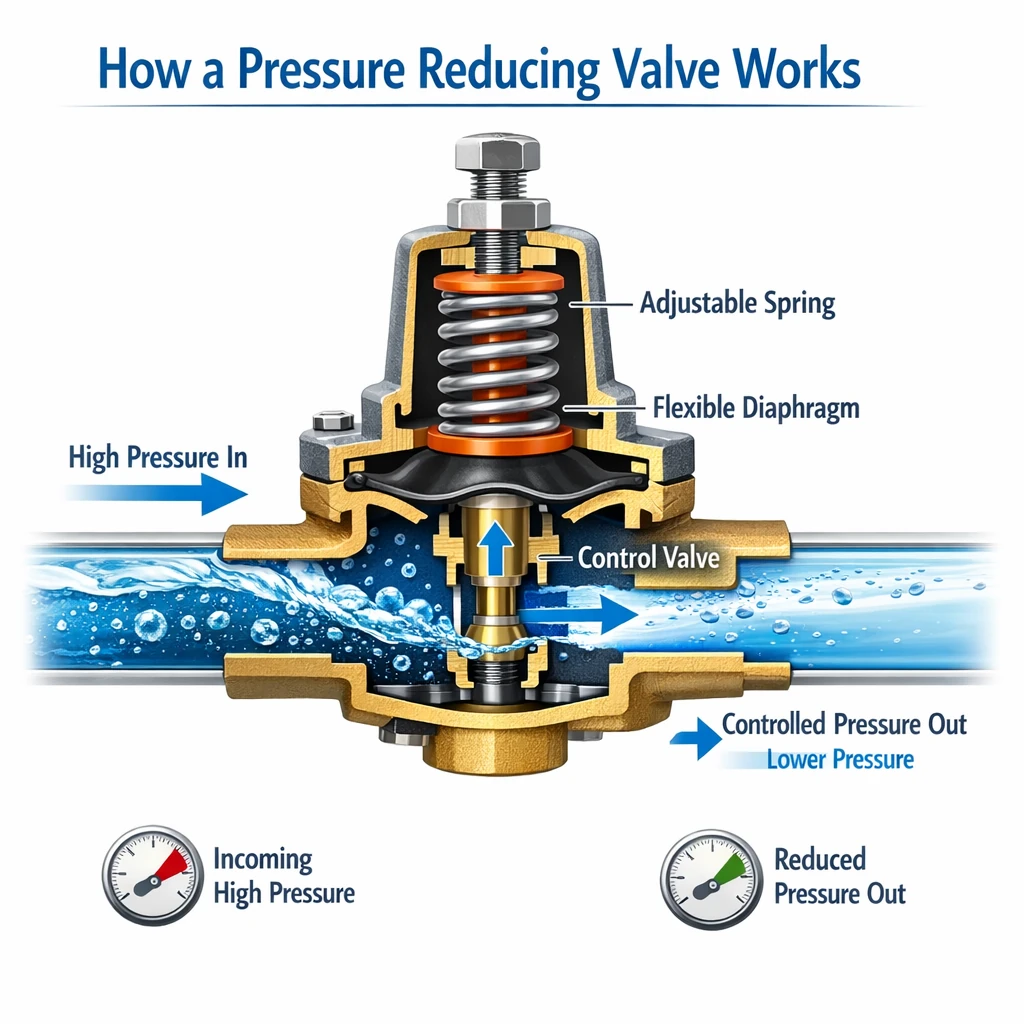

عملکرد شیر فشار شکن
عملکرد اصلی شیر فشارشکن به این صورت است که وقتی فشار ورودی از حد تعیینشده بالاتر باشد، شیر به صورت خودکار باز شده و فشار اضافی را کاهش میدهد. در حالت ایدهآل، این دستگاه فشار سیال را در مقدار مشخصی ثابت نگه میدارد.
به عبارت دیگر نوع فعالیت شیر فشار شکن بر اساس نیروهای متضادی است که در روبروی همدیگر قرار گرفته اند. نیرویی که از فشار آب حاصل میشود به نیرویی که نتیجه فشردگی فنر است، نیرویی در خلاف جهت وارد میکند. این دو نیرو در جهت خنثی کردن یکدیگر فعالیت میکنند. در نهایت به کمک فنر تعبیه شده در سیستم شیر فشار شکن، فشار آب خروجی به شکل پایدار درمیآید.
اجزای اصلی شیر فشار شکن
- بدنه: محل عبور سیال
- فنر: برای تنظیم فشار
- دریچه تنظیم فشار: برای کنترل میزان کاهش فشار
- سنسور فشار: اندازهگیری و نظارت بر فشار ورودی و خروجی
نحوه تنظیم شیر فشارشکن
- خاموش کردن سیستم: ابتدا جریان آب یا سیال را متوقف کنید.
- تنظیم فشار: با استفاده از پیچ تنظیم، فشار خروجی را به مقدار دلخواه تنظیم کنید. برای کاهش فشار، پیچ را در خلاف جهت عقربههای ساعت و برای افزایش فشار، در جهت عقربههای ساعت بچرخانید.
- بازکردن جریان: جریان آب را برقرار کرده و با استفاده از مانومتر، فشار خروجی را بررسی کنید.
- اطمینان از عملکرد صحیح: در صورت نیاز، تنظیمات را دوباره انجام دهید.

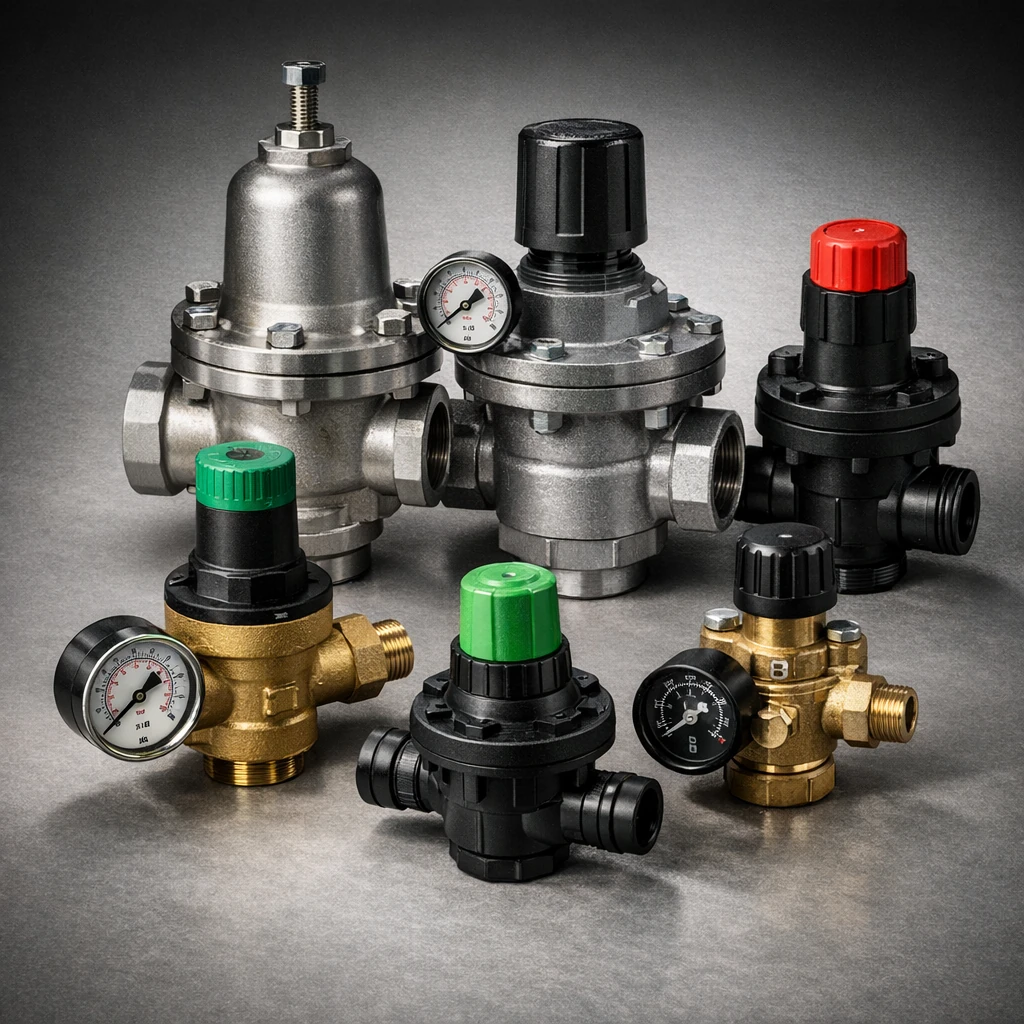

انواع شیر فشار شکن
شیر فشار شکن مستقیم
طراحی ساده و مناسب برای سیستمهای کمفشار از خصوصیات اصلی این نوع شی فشار شکن است. شیرهایی که عملکرد مستقیم دارند به کمک یک اهرم کاهش فشار، موجب میشوند که شیر به صورت مستقیم شروع به کار کند. به علت ساختار و ساختمان کوچک این شیر میتوان آن را برای کنترل جریانهای کم به کار برد. از این شیر در صنایع غذایی، سیستمهای استرلیزه و… استفاده میشود.
شیر فشار شکن پایلوتدار
مناسب برای سیستمهای با فشار بالا و جریانهای بزرگ از خصوصیات اصلی این نوع شی فشار شکن است. شیر فشار شکن پایلوتدار میتواند به کمک پایلوت خود هنگام کاهش فشار، شیر را به صورت مستقیم به کار اندازد. این شیر را در دو مدل به نامهای پیستونی و دیافراگمی تولید میکنند. مدل دیافراگمی به کمک دیافراگمهای خود موجب به کار افتادن شیر اصلی میشود.
از این مدل برای ساختمان سازی و تجهیز کردن سایتها و… استفاده میشود. در مدل پیستونی، شیر اصلی به وسیله یک پیستون کنترل میشود. کاربرد مدل پیستونی نیز مانند مدل دیافراگمی است.
شیر فشار شکنبرقی
قابلاتصال به سیستمهای کنترل اتوماتیک از خصوصیات اصلی این نوع شی فشار شکن است.
شیر فشار شکن برقی نوعی از شیرهای فشار شکن است که با استفاده از جریان الکتریکی و سیستمهای کنترلی، فشار سیال را تنظیم و کنترل میکند. این شیرها برای کاربردهایی که نیاز به دقت بالا، کنترل از راه دور یا اتوماسیون دارند، طراحی شدهاند.
شیر فشارشکن دیافراگمی
شیر فشارشکن دیافراگمی نوعی شیر است که از یک دیافراگم انعطافپذیر برای تنظیم فشار سیال استفاده میکند. این دیافراگم به فشار ورودی و خروجی حساس بوده و با تغییر موقعیت خود، جریان سیال را کنترل میکند تا فشار خروجی ثابت بماند.
مناسب برای کاربردهایی که نیاز به حساسیت بالا دارند. مانند سیستمهای آبیاری، صنایع غذایی و دارویی و سیستمهای توزیع آب شهری.
مزایا و معایب شیر فشارشکن
مزایا:
- جلوگیری از آسیب به تجهیزات
- کاهش مصرف انرژی
- افزایش عمر مفید لولهها و سیستمهای تحتفشار
- عملکرد اتوماتیک بدون نیاز به اپراتور
معایب:
- نیاز به نگهداری و تنظیمات دورهای
- کاهش دبی در برخی مواقع
- ممکن است در فشارهای بسیار بالا کارایی محدودی داشته باشد.
نکات مهم در خرید شیر فشارشکن
- جنس بدنه: انتخاب جنس مقاوم در برابر زنگزدگی و خوردگی (مانند برنج یا استیل ضدزنگ)
- حداکثر فشار ورودی و خروجی: بررسی مطابقت فشار شیر با نیاز سیستم
- نوع کاربرد: مشخص کردن نیاز (خانگی، صنعتی یا اتوماتیک)
- سازگاری با سیال: اطمینان از مناسب بودن شیر برای نوع سیال (آب، هوا، گاز و غیره)
- خدمات پس از فروش: انتخاب برندی با گارانتی و پشتیبانی قوی
کاربرد شیر فشار شکن در سیستمهای مختلف
شیر فشار شکن یکی از تجهیزات مهم در سیستمهای انتقال سیالات است که در بخشهای مختلف صنعتی، ساختمانی و تأسیساتی برای کنترل و تنظیم فشار مورد استفاده قرار میگیرد؛ در ادامه به مهمترین کاربردهای شیر فشار شکن در سیستمهای مختلف خواهیم پرداخت.
1. سیستمهای آبرسانی شهری و شبکه توزیع
در شبکههای توزیع آب شهری، نوسان فشار بهدلیل تغییرات مصرف و اختلاف ارتفاع، ریسک نشتی، کوبش آب و ترکیدگی لولهها را افزایش میدهد. نصب شیر فشار شکن در نقاط استراتژیک، فشار را به بازهای ایمن و ثابت کاهش میدهد و دوام زیرساخت را بهبود میبخشد. این اقدام همزمان مصرف انرژی پمپها را بهینه کرده و هزینههای تعمیرات را کاهش میدهد. توزیع یکنواخت فشار، کیفیت خدمترسانی به مشترکان را در ساعات اوج مصرف ارتقا میدهد. همچنین با کاهش تنش مکانیکی، عمر اتصالات و کنتورها افزایش مییابد. بهرهگیری از تجهیزات استاندارد و تأمین مطمئن از سوی شرکتهای معتبری مانند شرکت مانا صنعت پایدار توصیه میشود.
2. ساختمانهای بلندمرتبه و تأسیسات مسکونی
در ساختمانهای مرتفع، اختلاف ارتفاع میان طبقات، فشار بیش از حد در طبقات پایین و افت فشار در طبقات بالا ایجاد میکند. شیر فشار شکن با تنظیم پلهای فشار در رایزرها، تعادل هیدرولیکی را برقرار و توزیع آب یکنواخت را تضمین میکند. این کنترل فشار از خرابی شیرآلات، صدای ضربه قوچ و هزینههای نگهداری میکاهد. همچنین از نشتهای پنهان و فرسایش زودهنگام لولهها پیشگیری میشود. مهندسی صحیح محل نصب و سایزینگ، کارایی سیستم را بهطور چشمگیری افزایش میدهد. برای انتخاب دقیق، استعلام مشخصات فنی و خرید از تأمینکننده معتبر مانند شرکت مانا صنعت پایدار پیشنهاد میشود.
3. موتورخانهها، بویلرها و مبدلهای حرارتی
تجهیزات حرارتی به فشار پایدار و کنترلشده نیاز دارند تا انتقال حرارت، راندمان و ایمنی در محدوده مطلوب باقی بماند. شیر فشار شکن با ثابت نگهداشتن فشار ورودی آب تغذیه، از کاویتاسیون در پمپها و تنش حرارتی در مبدلها جلوگیری میکند. این موضوع عمر بویلر، صفحات مبدل و پکینگها را افزایش میدهد. کاهش نوسان فشار، کیفیت کنترل دمای مدار را نیز بهبود میبخشد. در کنار شیر اطمینان و کنترلرهای دما، شیر فشار شکن بخش جداییناپذیر خط ایمنی است. انتخاب مدل استاندارد و نصب اصولی توسط تیمهای مجرب و تأمین از شرکت مانا صنعت پایدار توصیه میشود.
4. خطوط فرآیندی و صنایع تولیدی
در صنایع غذایی، دارویی، کاغذ، فولاد و پتروشیمی، ثبات فشار برای کیفیت محصول و حفاظت تجهیزات حیاتی است. شیر فشار شکن با ایجاد یک setpoint ثابت، نوسانهای ورودی را میکاهد و از شوکهای فشاری در تغییرات بار فرآیند جلوگیری میکند. این امر پایداری دبی، یکنواختی عملیات و کاهش زمانهای توقف را بهدنبال دارد. بهبود شرایط کاری، بهینهسازی مصرف انرژی و کاهش خرابیهای ناگهانی را نیز رقم میزند. هماهنگی شیر فشار شکن با کنترلرهای PLC/DCS و ابزار دقیق باید در طراحی دیده شود. استفاده از برندهای معتبر و خدمات پس از فروش مطمئن از سوی شرکت مانا صنعت پایدار مزیت رقابتی ایجاد میکند.
5. سیستمهای آتشنشانی (اسپرینکلر، هیدرانت و زونها)
در شبکههای اطفای حریق، فشار بیش از حد میتواند به اسپرینکلرها، هوزریلها و زون کنترل ولو آسیب برساند و عملکرد صحیح را مختل کند. شیر فشار شکن با تنظیم فشار در محدوده توصیهشده استانداردها، از فعالسازی ناخواسته و سایش زودهنگام تجهیزات جلوگیری میکند. این کنترل، یکنواختی پرتاب آب و پوشش مناسب نازلها را تضمین کرده و اتلاف آب را میکاهد. یکپارچهسازی با گیجها، چکولوها و آلارم ولو برای پایش مداوم ضروری است. در پروژههای حساس، انتخاب محصولات با تأییدیه معتبر اهمیت بالایی دارد. تأمین و مشاوره فنی از شرکت مانا صنعت پایدار ریسکهای اجرایی را کاهش میدهد.
6. شبکههای آبیاری کشاورزی و فضای سبز
نوسان فشار در سیستمهای آبیاری قطرهای و بارانی، الگوی پاشش و یکنواختی آبیاری را مختل میکند و بازده مصرف آب را پایین میآورد. شیر فشار شکن با تثبیت فشار، عملکرد آبپاشها و قطرهچکانها را بهینه و استهلاک تجهیزات را کاهش میدهد. این کار از ترکیدن لولههای پلیاتیلن در ساعات کممصرف جلوگیری میکند. کاهش شوکهای هیدرولیکی، طول عمر فیلترها و شیرهای برقی را افزایش میدهد. برنامهریزی آبیاری دقیقتر و مصرف انرژی پمپها منطقیتر میشود. انتخاب مدل مقاوم به رسوب و خدمات تأمین مناسب از شرکت مانا صنعت پایدار توصیه میشود.
7. سامانههای هوای فشرده و گازهای صنعتی
در شبکههای هوای فشرده، ناپایداری فشار موجب کاهش راندمان ابزارهای پنوماتیک و افزایش استهلاک کمپرسورها میشود. رگولاتور/شیر فشار شکن با تنظیم دقیق فشار پاییندست، کیفیت فرآیند و مصرف انرژی را بهبود میبخشد. در خطوط گاز نیتروژن، اکسیژن یا CO2 نیز کنترل فشار برای ایمنی و عملکرد تجهیزات حیاتی است. جلوگیری از فشار بیشازحد، ریسک نشت و آسیب به اتصالات را کاهش میدهد. استفاده از متریال سازگار با گاز و استانداردهای مربوط ضروری است. خرید تجهیزات استاندارد و مناسب کاربری از شرکت مانا صنعت پایدار اطمینان عملکرد را افزایش میدهد.
8. سامانههای اسمز معکوس (RO) و تصفیه آب
پمپهای فشار بالا در RO نیازمند ورودی پایدار هستند تا ممبرانها در محدوده طراحی کار کنند. شیر فشار شکن با جلوگیری از پیکهای فشاری، از پارگی ممبران و افت ناگهانی کیفیت آب تولیدی پیشگیری میکند. تثبیت فشار، نرخ ریکاوری و TDS خروجی را قابل پیشبینی نگه میدارد. این موضوع هزینههای بهرهبرداری و تعویض ممبران را کاهش میدهد. همزمان، از کاویتاسیون و لرزش در پمپهای تغذیه میکاهد. انتخاب جنس بدنه مقاوم به خوردگی و نصب مطابق دستورالعمل سازنده اهمیت دارد. تأمین تخصصی و خدمات پس از فروش از شرکت مانا صنعت پایدار پیشنهاد میشود.
9. حفاظت از تجهیزات حساس و ابزار دقیق
حسگرها، دبیسنجها، سوپاپها و تبادلگرهای حرارتی به محدوده فشار مشخصی محدود هستند. افزایش فشار، کالیبراسیون ابزار دقیق را مختل و خطای اندازهگیری ایجاد میکند. شیر فشار شکن با اعمال سقف فشار، از تجاوز به محدودههای مجاز جلوگیری کرده و پایداری قرائتها را تضمین میکند. این کنترل، زمان خرابی و هزینه کالیبراسیون مجدد را کاهش میدهد. طراحی بایپس برای سرویس و تست دورهای توصیه میشود. خرید تجهیزات با قابلیت تنظیم دقیق و نشتی کم از تأمینکنندگان معتبر مانند شرکت مانا صنعت پایدار، کارایی سیستم را ارتقا میدهد.
10.مناطق با اختلاف ارتفاع و خطوط انتقال طولانی
در خطوط انتقال کوهستانی یا شبکههای طولانی، تغییرات ارتفاعی و موجهای فشاری، تنشهای مکانیکی را افزایش میدهد. شیر فشار شکن در ایستگاههای میانی، فشار را در هر مقطع کنترل و از انباشت فشار پاییندست جلوگیری میکند. ترکیب آن با مخازن ضربهگیر، خطر ضربه قوچ را به حداقل میرساند. این کار پایداری سرویس و عمر زیرساخت را بالا میبرد. همچنین امکان تقسیمبندی شبکه و مدیریت بهینه نشتی فراهم میشود. استفاده از مدلهای با ظرفیت دبی بالا و سیت مقاوم، بههمراه تأمین مطمئن از شرکت مانا صنعت پایدار، راهکاری اثربخش است.
اشتباهات رایج در خرید شیر فشار شکن که هزینههای سنگینی دارند
انتخاب یک شیر فشار شکن (PRV) تنها خرید یک قطعه مکانیکی نیست، بلکه سرمایهگذاری برای حفظ سلامت و ایمنی کل سیستم انتقال سیال است؛ با این حال، بسیاری از خریداران به دلیل عدم بررسی دقیق پارامترهای مهندسی، مرتکب اشتباهاتی میشوند که پیامدهای آن هزینههای گزاف تعمیرات و توقف ناخواسته فرآیندها را به همراه دارد. در ادامه، چند مورد از رایجترین و پرهزینهترین خطاهای فنی در خرید این تجهیزات را بررسی خواهیم کرد تا با اتخاذ تصمیمی آگاهانه، از هدررفت سرمایه و بروز اختلالات عملکردی در سیستم خود جلوگیری کنید.»
|
نادیده گرفتن نرخ جریان (Flow Rate) واقعی سیستم |
انتخاب نادرست نوع عملکرد (مستقیم یا پایلوتدار) |
|
عدم توجه به متریال متناسب با نوع سیال |
غفلت از پیشبینی تجهیزات جانبی و ابزار دقیق |
|
بیتوجهی به کلاس فشاری و محدوده تنظیم (Set Point) |
عدم بررسی قابلیت تعمیر و دسترسی به قطعات یدکی |
|
صرفنظر از استانداردهای گواهینامههای کیفیت |
|
1. نادیده گرفتن نرخ جریان (Flow Rate) واقعی سیستم
بسیاری از خریداران تنها بر اساس سایز لوله اقدام به انتخاب شیر میکنند که یک خطای مهندسی بزرگ است. شیر فشار شکن باید بر اساس حداقل و حداکثر دبی (Flow Rate) مورد نیاز طراحی و انتخاب شود، نه صرفاً قطر دهانه لوله. اگر ظرفیت شیر با نرخ جریان واقعی همخوانی نداشته باشد، منجر به پدیده «چترینگ» (Chattering) یا نوسانات شدید باز و بسته شدن شده و در کوتاهمدت باعث تخریب دیافراگم و قطعات داخلی شیر میشود. این امر نه تنها هزینههای تعمیرات زودهنگام را تحمیل میکند، بلکه موجب افت فشار غیرقابل کنترل در سیستم میگردد.
2. عدم توجه به متریال متناسب با نوع سیال
انتخاب نادرست متریال بدنه و قطعات داخلی (Trim) نسبت به خواص شیمیایی و دمای سیال، یکی از پرهزینهترین اشتباهات در خرید این تجهیزات است. سیالات خورنده یا دماهای عملیاتی بالا میتوانند در مدت زمان کوتاهی باعث خوردگی یا تغییر شکل قطعات داخلی شیر شوند و عملکرد آن را مختل کنند. توجه به استانداردهایی نظیر NACE برای محیطهای ترش و انتخاب آلیاژهای ضد زنگ یا متریالهای پلیمری خاص برای بخار یا مواد شیمیایی، حیاتی است. نادیده گرفتن این نکته، ریسک نشتیهای خطرناک و هزینههای گزاف جایگزینی کل سیستم را به همراه خواهد داشت.
3. بیتوجهی به کلاس فشاری و محدوده تنظیم (Set Point)
هر شیر فشار شکن برای یک محدوده فشاری خاص طراحی شده است؛ انتخاب شیری که محدوده تنظیم آن با شرایط عملیاتی سیستم همخوانی ندارد، کارایی آن را به صفر میرساند. اگر فشار کاری سیستم در مرزِ نهایی توانایی شیر باشد یا به درستی تنظیم نشده باشد، دقت عملکرد دستگاه کاهش یافته و سیستم در برابر نوسانات ناگهانی فشار، آسیبپذیر میماند. خریداران باید حتماً فشار ورودی (Inlet) و فشار خروجی (Outlet) مورد نیاز را به دقت محاسبه کرده و شیری انتخاب کنند که در بهینهترین حالت کاری (Mid-range) قرار بگیرد تا ایمنی پایدار برقرار گردد.
4. صرفنظر از استانداردهای گواهینامههای کیفیت
تکیه بر برندهای ناشناخته و ارزانقیمت بدون بررسی گواهینامههای معتبر بینالمللی مانند API، ISO یا DIN، ریسک بزرگی در تجهیزات صنعتی است. شیرهای فشار شکن قطعاتی حساس هستند که عملکرد صحیح آنها مستقیماً با ایمنی کل خط تولید یا تاسیسات در ارتباط است. استفاده از قطعات فاقد استاندارد، علاوه بر عدم دقت در کنترل فشار، احتمال شکست ناگهانی (Catastrophic Failure) را افزایش میدهد. در نهایت، هزینهای که بابت خرید ارزان پرداخت شده، در صورت بروز خرابی یا آسیب به تجهیزات گرانقیمتِ پاییندست، چندین برابر به صورت خسارت جبرانناپذیر بازمیگردد.
5. انتخاب نادرست نوع عملکرد (مستقیم یا پایلوتدار)
عدم درک تفاوت میان شیرهای فشار شکن مستقیم (Direct Acting) و پایلوتدار (Pilot Operated) منجر به انتخاب تجهیزات ناکارآمد میشود. شیرهای مستقیم برای سیستمهای کوچک و کمنوسان مناسباند، در حالی که سیستمهای بزرگ با تغییرات دبی زیاد، نیازمند دقت شیرهای پایلوتدار هستند. اگر برای یک سیستم پیچیده از شیر مستقیم استفاده شود، نوسانات فشاری به خوبی کنترل نشده و اگر برای سیستمی ساده از شیر پایلوتدار استفاده گردد، هزینههای خرید و نگهداری بیدلیل افزایش مییابد. شناخت دقیق نیاز سیستم قبل از خرید، از تحمیل هزینههای غیرضروری و عملکرد ضعیف جلوگیری میکند.
6. غفلت از پیشبینی تجهیزات جانبی و ابزار دقیق
بسیاری از خریداران شیر فشار شکن را به عنوان یک قطعه مجزا خریداری میکنند، بدون آنکه به تجهیزات مکمل نظیر گیجهای فشار، صافیها (Strainers) و شیرهای ایزولاسیون توجه کنند. وجود صافی در بالادست شیر، برای جلوگیری از ورود ذرات معلق و آسیب به سیت و پلاگ الزامی است؛ بدون آن، شیر در مدت کوتاهی دچار نشتی میگردد. همچنین عدم نصب مانومترهای مناسب برای نظارت بر عملکرد، عیبیابی را در صورت بروز مشکل غیرممکن میسازد. نادیده گرفتن این اقلام جانبی، نه تنها عمر مفید شیر را کاهش میدهد، بلکه هزینههای نگهداری را به شدت بالا میبرد.
7. عدم بررسی قابلیت تعمیر و دسترسی به قطعات یدکی
خرید از برندهایی که خدمات پس از فروش ضعیفی دارند یا قطعات یدکی آنها در بازار به راحتی قابل تهیه نیست، یک خطای استراتژیک است. شیرهای فشار شکن به دلیل ماهیت کاری، پس از مدتی نیاز به سرویسهای دورهای و تعویض قطعات مصرفی نظیر دیافراگم یا فنر دارند. اگر دسترسی به قطعات یدکی اصلی وجود نداشته باشد، کوچکترین خرابی منجر به توقف طولانیمدت خط تولید و ضررهای مالی سنگین میشود. همواره پیش از نهایی کردن خرید، باید از پایداری تأمین قطعات و پشتیبانی فنی سازنده یا نماینده فروش اطمینان کامل حاصل کرد.
