یکی از اصلی ترین و حیاتی ترین ابزار ها و تجهیزات اطفا حریق، پمپ آتش نشانی است. شاید برایتان سوال باشد که چگونه آب انتقال پیدا می کند؟ که در پاسخ به این سوال می توان گفت این پمپ ها، اغلب از موتور های الکترکی یا دیزلی برای تامین برق مصرفی به همراه لوله ها، شلنگ ها و سایر تجهیزات برای انتقال آب استفاده می شود.
پمپ آتش نشانی، برای تامین فشار و جریان آب در سیستم های اطفاء حریق مورد استفاده قرار گرفته و حجم زیادی از آب را با فشار بالا به محل آتش سوزی منتقل کنند تا بتوانند به طور موثر حریق را مهار کنند. در برابر شرایط سخت محیطی مانند حرارت زیاد، فشار بالا و محیط های مرطوب از مقاومت بالایی برخوردارند. به همین دلیل بعنوان یکی از مهم ترین تجهیزات لازم برای هر ساختمان بلند و مجتمع های مسکونی و تجاری برای طراحی سیستم اطفا حریق محسوب می شوند.
پمپ های آتش نشانی در انواع مختلفی طراحی شده اند که هر کدام از آنها دارای ویژگی ها و قابلیت های مختلف هستند و کابرد های خاص خود را دارند. به طور کلی می توان پمپ های سانتریفیوژ افقی، پمپ های جابجایی مثبت، پمپ عمودی خطی، توربینی و پمپ های دو مکشه یا اسپلیت کیس را جزو مهم ترین پمپ های آتش نشانی نام برد که در ادامه هر کدام رو مختصرا توضیح می دهیم.
این مدل پمپ های آتش نشانی شامل سه مدل هستند:
پمپ های آتش نشانی عمودی خطی با توجه به طراحی خاص، فضای بسیار کمتری را اشغال می کنند و استفاده از آنها در ساختمان ها به علت فضای محدود بسیار مناسب می باشند. این پمپ ها اغلب اوقات به صورت خطی در امتداد لوله نصب می شوند. ورودی و خروجی این پمپ ها بر یک محور قرار دارند و هنگامی استفاده می شوند که طول عمر پمپ و مصرف کم انرژی مد نظر ما باشد.
پمپ های آتش نشانی عمودی توربینی نوعی از پمپ های سانترفیوژ هستند که از آنها برای استخراج آب از داخل قنات ها و سفره های آب زیرزمینی استفاده می شود. همچنین این پمپ ها به پمپ شفت خطی نیز معروف هستند و دارای یک یا چند پروانه می باشد. در واقع از مدل های چند پروانه برای مکش از عمق بیشتر با فشار بیشتر استفاده می شود.
پمپ های آتش نشانی سانتریفیوژ تک طبقه افقی جزو پرکاربرد ترین پمپ های مورد استفاده در بازار است که در انواع دیزلی، مکشی، هیدرولیکی و غیره وجود دارند. این پمپ ها براساس نیروی گریز از مرکز عمل می کنند. آنها از یک پروانه درون محفظه تشکیل شده اند و به گونه ای عمل می کنند که آب به مرکز پروانه وارد و توسط نیروی گریز از مرکز به محیط پروانه انتقال و فشار آب خروجی را افزایش می دهد.
پمپ های آتش نشانی دو مکشه از سری پمپ های گریز از مرکز می باشند. این نوع پمپ ها، جزو پمپ های افقی هستند که محفظه حلزونی تک طبقه دارد. اجزای پمپ آتش نشانی اسپیلت کیس قابل تعویض هستند. پروانه پمپ اسپیلت کیس از نوع شعاعی بسته و دارای دو ورودی سیال می باشد.
پروانه این پمپ دارای نیروی محوری نیست و به صورت دینامیکی و استانیکی عمل می کند. محور پمپ از لحاظ نشست سیال مورد پمپاژ کاملا آب بندی بوده و روی محور در محل آب بندی ها با بوش محافظ پوشش داده است. از مزایای این پمپها میتوان به دبی بالا، راندمان مناسب، تعمیر و نگهداری آسان و قابلیت اطمینان بالا اشاره کرد.

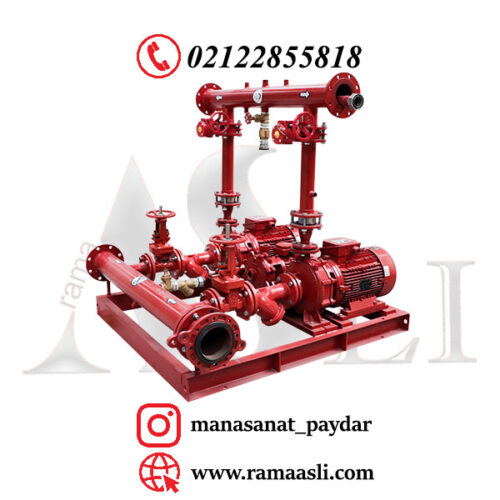

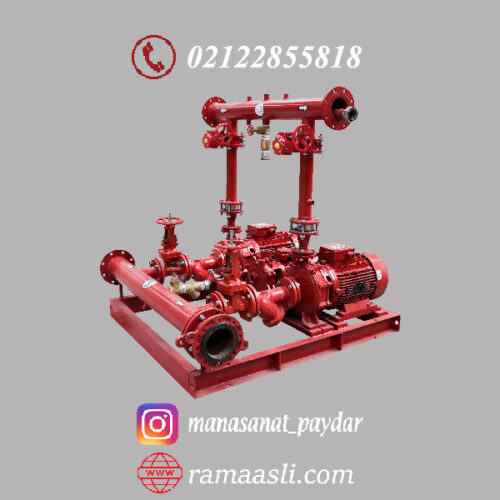

بوستر پمپ آتش نشانی یک نوع پمپ تقویتی است که به منظور افزایش فشار سیستم آبرسانی معمولی طراحی می شوند تا در مواقع حساس و ضروری مانند آتش سوزی، بتوانند جریان آب با فشار مناسب را فراهم کند. این پمپ ها معمولا در مناطق با فشار آب پایین یا در ساختمان های بلند نصب می شوند. بوستر پمپ ها شامل یک یا چند پمپ هستند که به طور همزمان یا متوالی برای ایجاد فشار و جریان آب در مواقع حساس و ضروری مورد استفاده قرار می گیرد. این سیستم ها از اهمیت بسیار بالایی برخوردار هستند مخصوصا در تامین آب برای لوله های آتش نشانی، نازل ها و اسپری های آبی کاربرد دارند.
بوستر پمپ آتش نشانی به صورت کلی به دو مدل تقسیم می شود که شامل پمپ های multi stage و single stage می شود. همچنین لازم به ذکر است که پمپ های single stage، برای ساختمان های کوتاه تر مناسب هستند و پمپ های multi stage، در ساختمان های بلندتر و اماکنی که نیاز به فشار آب بیشتری دارند استفاده می شود.
پمپ های آتش نشانی از قسمت های مختلف تشکیل شده اند که هر کدام وظایف خاص خود را دارند. اجزای اصلی یک پمپ آتش نشانی عبارت اند:
وظیفه اصلی پمپ های آتش نشانی، انتقال آب یا مواد خاموش کننده به نقاط حریق دارند. فرآیند کار آنها به صورت زیر است:
شرکت مانا صنعت پایدار از سال 98 با برند ثبت شده و تخصصی راما اصلی، فعالیت خود را در حوزه طراحی و تولید تجهیزات آتش نشانی مطابق با استاندارد های داخلی و بین المللی نظیر استاندارد UL/FM و NFPA شروع کرده است و در وندور لیست معتبر سازمان آتش نشانی استان تهران و کاشان قرار دارد. کلیه محصولات تولید شده در این شرکت، توسط متخصصین واحد کنترل کیفی، تست و آزمایش شده و پس از گذراندن موفق تست ها به بازار عرضه می شود.
شما می توانید کاتالوگ های پمپ های آتش نشانی را مشاهده کنید تا در انتخاب بهترین محصول راحت و آسوده باشید. شما عزیزان می توانید قبل از خرید، جدول مشخصات فنی پمپ ها به همراه قیمت و اطلاعات محصولات رو مشاهده کرده و بهترین پمپ متناسب با ساختمان خود را داشته باشید. چنانچه برای خرید پمپ آتش نشانی نیاز به مشاوره و راهنمایی داشتید؛ می توانید از همکاران ما سوال کنید.
در انتخاب یک پمپ آتشنشانی استاندارد، توجه به مجموعهای از ویژگیهای فنی و ایمنی ضروری است که در ادامه به تفصیل به آنها پرداخته خواهد شد.
وجود گواهیهای UL یا FM در پمپ آتشنشانی نشاندهنده آن است که دستگاه تحت مجموعهای از آزمونهای سختگیرانه، شامل تستهای فشار هیدرولیک، ارزیابی دوام مکانیکی، پایداری در برابر دما و عملکرد در بارهای مختلف قرار گرفته است. این استانداردها تضمین میکنند که پمپ در شرایط اضطراری، حتی در صورت تغییر ناگهانی فشار یا افزایش لحظهای دبی، عملکردی پایدار و ایمن ارائه دهد.
همچنین تجهیزات دارای این تأییدیهها معمولاً از بهترین مواد اولیه و دقیقترین فرآیندهای ساخت بهره میبرند و احتمال بروز نقص فنی در آنها به شکل قابلتوجهی کمتر است. وجود این گواهیها علاوه بر تضمین کیفیت، پذیرفتهشدن پمپ در سازمان آتشنشانی و تأیید نقشههای اجرایی را تسهیل میکند. از این رو، بررسی صحت استانداردهای UL/FM نخستین مرحله در خرید مطمئن و مهندسیشده است.
پمپ آتشنشانی برای عملکرد مطلوب در شرایط بحرانی باید از بدنهای ساخته شود که توان تحمل فشار بالا، تغییرات دما و شوکهای هیدرولیکی ناگهانی را داشته باشد. استفاده از چدن داکتیل، استیل ضدزنگ یا برنز دریایی باعث میشود بدنه در برابر زنگزدگی، ضربه و استهلاک دیرتر فرسوده شود.
پروانه نیز باید دارای طراحی مهندسیشده با بالانس دقیق باشد تا لرزش حداقلی ایجاد کرده و مانع از وارد شدن فشار اضافی به شافت و یاتاقانها گردد. اجزای داخلی شامل مکانیکال سیل، رینگ سایشی و یاتاقانها نیز باید از مواد مقاوم در برابر سایش و حرارت ساخته شوند. کیفیت ساخت مناسب نهتنها عملکرد فنی را تضمین میکند، بلکه طول عمر دستگاه را به شکل قابلتوجهی افزایش میدهد و احتمال خرابی در زمان حادثه را کاهش میدهد.
یک پمپ آتشنشانی زمانی قابلاعتماد است که ظرفیت آن دقیقاً مطابق با محاسبات مهندسی سیستم باشد؛ محاسباتی که شامل ارتفاع ساختمان، طول لولهکشی، نوع سیستم اطفاء، افت فشار ناشی از اتصالات و تعداد مصرفکنندههاست. هد ناکافی موجب میشود فشار لازم به اسپرینکلرها و هیدرانتها نرسد و عملاً کارایی شبکه کاهش یابد.
از سوی دیگر دبی بیش از اندازه نیز میتواند باعث کاویتاسیون، افت راندمان، لرزش بیش از حد و فشار غیرمجاز بر موتور شود. پمپهای استاندارد دارای منحنی عملکرد معتبر و تستشده هستند که امکان تطبیق دقیق ظرفیت دستگاه با شرایط واقعی پروژه را فراهم میکنند. به همین دلیل، تطابق پارامترهای هد و دبی یکی از مهمترین شاخصهای فنی در انتخاب پمپ مناسب است.
موتور پمپ باید توان لازم برای تأمین فشار و دبی مورد نیاز سیستم را بدون افت راندمان فراهم کند و این توان باید واقعی و قابل اندازهگیری باشد؛ نه صرفاً عددی درجشده روی پلاک دستگاه. موتورهای استاندارد مجهز به سیستمهای حفاظتی مانند کنترل اضافهبار، محافظ حرارتی، سیستم تشخیص عدم تعادل فاز و قطع اضطراری هستند. در موتورهای دیزلی، قابلیت استارت سریع، پایدار ماندن در دمای بالا، کیفیت سیستم سوخترسانی و توان خروجی مداوم اهمیت ویژهای دارد.
موتور ضعیف یا فاقد استاندارد ممکن است هنگام حادثه دچار نوسان توان، افزایش دما یا خاموشی ناگهانی شود که نتیجه آن اختلال کامل در عملیات اطفاء خواهد بود. انتخاب موتور مطمئن تضمین میکند که پمپ در حساسترین لحظات نیز بدون نقص عمل کند.

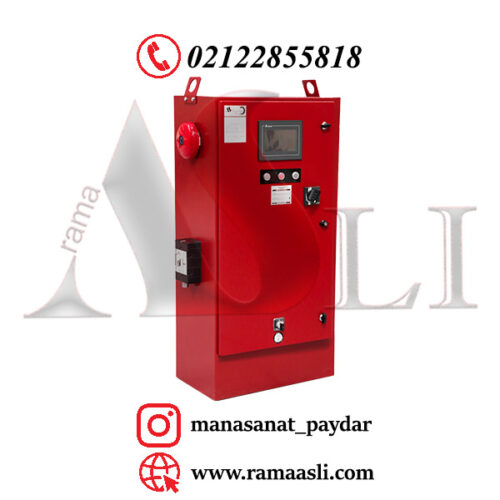

برای اینکه پمپ آتشنشانی در لحظه کاهش فشار شبکه وارد مدار شود، باید با تابلو برق آتشنشانی کاملاً سازگار باشد. این تابلو معمولاً شامل سیستم اتوماتیک استارت، پرشرسوئیچهای دقیق، حفاظت فاز، کنترل جریان، تایمرهای ایمنی و هشداردهنده خطاست. پمپ مناسب باید امکان اتصال مستقیم به سیستم مانیتورینگ ساختمان (BMS) را داشته باشد تا عملکرد آن در لحظه پایش شود. هماهنگی کامل میان پمپ و تابلو فرمان موجب میشود دستگاه بدون تأخیر و بدون خطا شروع به کار کند. همچنین وجود سیستمهای حفاظتی از آسیبدیدن پمپ در برابر نوسانات برق، نشتی جریان یا قطع ناگهانی برق جلوگیری میکند. این سازگاری برای حفظ یکپارچگی سیستم اطفاء ضروری است.
پمپ آتشنشانی باید بهگونهای طراحی شده باشد که بتواند در طولانیمدت و حتی در شدیدترین شرایط کاری، بدون افت فشار یا دبی به عملکرد خود ادامه دهد. این موضوع مستلزم وجود یاتاقانهای مقاوم، سیستم خنککاری پایدار، مکانیکال سیل مقاوم و طراحی هیدرولیک مهندسیشده است.
در شرایط واقعی حادثه، پمپ ممکن است ساعتها روشن بماند و بنابراین تحمل گرما، لرزش و تغییرات ناگهانی فشار اهمیت بالایی دارد. پمپهایی که فاقد کیفیت مناسب هستند در چنین شرایطی دچار نشتی، کاهش راندمان یا متوقف شدن کامل خواهند شد. قابلیت کارکرد پیوسته یکی از مهمترین شاخصهای عملکردی در انتخاب پمپ قابلاعتماد است.
پمپ مناسب باید به گونهای طراحی شده باشد که جریان آب در داخل محفظه با کمترین تلاطم، چرخش مجدد و افت انرژی انجام شود. طراحی بهینهی پروانه، محفظه حلزونی و مجاری ورودی/خروجی باعث افزایش بازدهی هیدرولیکی و کاهش مصرف انرژی میشود.
سطح لرزش پایین نهتنها باعث افزایش عمر قطعات مکانیکی میشود بلکه انتقال ارتعاش به فونداسیون و لولهکشی را کاهش میدهد. سطح صدای تولیدی پمپ نیز باید مطابق استانداردهای ایمنی باشد تا در محیطهای داخلی یا موتورخانهها منشأ آلودگی صوتی نشود. این ویژگیها در مجموع موجب افزایش پایداری و طول عمر دستگاه میگردد.
پمپ آتشنشانی باید به شکلی طراحی شده باشد که نصب آن بر روی شاسی و اتصال به لولهکشی بدون دشواری انجام شود. دسترسی آسان به قطعات داخلی شامل یاتاقانها، مکانیکال سیل، رینگها و پروانه باعث میشود فرآیند سرویس و تعمیر ساده و با حداقل زمان توقف انجام گیرد.
همچنین وجود نقشههای دقیق نصب، دفترچه فنی معتبر و راهنمای نگهداری در انتخاب پمپ بسیار موثر است. مهمتر از همه، قطعات یدکی دستگاه باید در بازار موجود و دارای اصالت باشند تا در صورت خرابی، سیستم دچار توقف طولانی نشود. سهولت نگهداری، یکی از عوامل کلیدی در پایداری عملکرد سیستم اطفاء است.
طراحی پمپ باید به گونهای باشد که NPSH مورد نیاز آن کمتر از NPSH قابل تأمین شبکه باشد؛ موضوعی که از ایجاد کاویتاسیون جلوگیری میکند. کاویتاسیون موجب خوردگی پروانه، ایجاد لرزش شدید، کاهش راندمان و در نهایت آسیب جدی به پمپ میشود. پمپ استاندارد باید در بازهای از دبیها عملکرد پایدار داشته باشد تا در شرایط تغییر مصرف، دچار افت فشار یا نوسان نشود. همچنین طراحی ورودی پمپ و انتخاب درست قطر لولهکشی ورودی در جلوگیری از حبابزایی نقش مهمی دارد. پمپهایی که دارای طراحی ضدکاویتاسیون هستند، عمر مفید بسیار بیشتری خواهند داشت.
انتخاب تأمینکننده معتبر نقش تعیینکنندهای در عملکرد نهایی پمپ دارد. شرکتهایی مانند مانا صنعت پایدار با ارائه گارانتی رسمی، تستهای کارگاهی معتبر، مشاوره مهندسی و خدمات پس از فروش منظم، ریسک خرید تجهیزات غیراستاندارد یا فاقد اصالت را حذف میکنند.
تأمینکننده حرفهای باید امکان ارائه قطعات یدکی، آموزش نصب، پشتیبانی فنی و نظارت بر راهاندازی را فراهم کند. خرید از شرکتهای نامعتبر سبب ایجاد مشکلاتی مانند دریافت پمپهای فاقد استاندارد، ناتوانی در تعمیرات و نبود مستندات فنی میشود. بنابراین انتخاب تأمینکننده معتبر، آخرین و شاید مهمترین مرحله در خرید مطمئن پمپ آتشنشانی است.
نصب صحیح پمپ آتش نشانی یکی از مهمترین مراحل در راهاندازی سیستمهای اطفای حریق محسوب میشود. عملکرد درست این پمپها در شرایط اضطراری وابسته به طراحی مهندسی و اجرای اصولی در زمان نصب است. در صورتی که محل نصب، نحوه اتصال لولهها یا تجهیزات کنترلی بهدرستی اجرا نشوند، ممکن است سیستم در زمان وقوع آتشسوزی نتواند فشار و دبی مورد نیاز را تأمین کند. به همین دلیل رعایت استانداردهای فنی مانند NFPA 20 در نصب پمپهای آتشنشانی اهمیت زیادی دارد. همانطور که درمقاله ای از سایت NFPA 20 Standard Development نیز به آن اشاره شده است که:
استاندارد NFPA 20 با ارائه الزامات مربوط به انتخاب و نصب پمپ ها، از جان و مال محافظت میکند و تضمین میدهد که سیستمها همانطور که باید عمل کنند.
|
انتخاب محل مناسب برای نصب پمپ |
نصب تجهیزات کنترلی و ابزارهای اندازهگیری |
|
تأمین منبع آب پایدار و مطمئن |
تأمین برق و سیستم محرک مناسب |
|
رعایت اصول استاندارد در لولهکشی |
پیشبینی فضای کافی برای سرویس و نگهداری |
|
استفاده از شیرآلات آتش نشانی استاندارد |
انجام تست و راهاندازی اولیه سیستم |
انتخاب محل مناسب برای نصب پمپ آتش نشانی یکی از مهمترین عوامل در عملکرد صحیح سیستم اطفای حریق است. این تجهیزات معمولاً در اتاقی به نام اتاق پمپ (Fire Pump Room) نصب میشوند که باید از نظر ایمنی، تهویه و دسترسی در شرایط مناسبی قرار داشته باشد. محل نصب باید در برابر خطرات احتمالی مانند نفوذ آب، رطوبت زیاد و آتشسوزی محافظت شود. همچنین فضای کافی برای نصب تجهیزات جانبی و انجام عملیات سرویس و تعمیرات در نظر گرفته شود. رعایت این موارد باعث میشود پمپ در شرایط اضطراری بدون مشکل عمل کند.
پمپ آتش نشانی برای عملکرد مؤثر نیازمند دسترسی به یک منبع آب پایدار و کافی است. این منبع میتواند مخزن ذخیره آب، استخر ذخیره، چاه یا شبکه آب شهری باشد. در طراحی سیستم باید حجم آب ذخیره شده بهگونهای محاسبه شود که بتواند نیاز سیستم اطفای حریق را برای مدت زمان مشخص تأمین کند. همچنین فشار اولیه آب ورودی به پمپ باید در محدوده استاندارد قرار داشته باشد. تأمین منبع آب مناسب نقش مهمی در تضمین عملکرد سیستم در زمان وقوع حریق دارد.
لولهکشی در سیستم پمپ آتش نشانی باید مطابق با استانداردهای فنی انجام شود تا افت فشار در مسیر انتقال آب به حداقل برسد. انتخاب قطر مناسب لولهها، استفاده از اتصالات استاندارد و کاهش تعداد زانوییها از جمله موارد مهم در طراحی لولهکشی است. در صورت طراحی نادرست، ممکن است پمپ نتواند فشار و دبی مورد نیاز سیستم را تأمین کند. همچنین تمامی اتصالات باید بهطور کامل آببندی شوند تا از نشتی و کاهش راندمان سیستم جلوگیری شود. اجرای صحیح لولهکشی باعث افزایش کارایی و طول عمر تجهیزات خواهد شد.
در مسیر سیستم پمپ باید از شیرآلات آتش نشانی استاندارد استفاده شود تا امکان کنترل و مدیریت جریان آب فراهم گردد. تجهیزاتی مانند شیر آتش نشانی، شیر یکطرفه، شیر فلکه و شیرهای کنترلی در این سیستم نقش مهمی ایفا میکنند. این شیرآلات علاوه بر کنترل جریان آب، از بازگشت آب در سیستم نیز جلوگیری میکنند. استفاده از تجهیزات دارای استانداردهای معتبر مانند UL یا FM میتواند ایمنی سیستم را افزایش دهد. انتخاب صحیح شیرآلات باعث عملکرد پایدار سیستم اطفای حریق خواهد شد.
پمپهای آتش نشانی معمولاً به مجموعهای از تجهیزات کنترلی و ابزارهای اندازهگیری مجهز هستند. این تجهیزات شامل تابلو کنترل، گیجهای فشار، سنسورهای کنترل و سیستمهای هشدار میشوند. وجود این تجهیزات امکان نظارت دقیق بر عملکرد پمپ و فشار سیستم را فراهم میکند. در صورت بروز هرگونه اختلال در عملکرد پمپ، این سیستمها میتوانند هشدارهای لازم را ارسال کنند. نصب صحیح تجهیزات کنترلی نقش مهمی در افزایش ایمنی و اطمینان از عملکرد سیستم دارد.
پمپهای آتش نشانی معمولاً با موتور الکتریکی یا موتور دیزلی کار میکنند و هر کدام نیازمند شرایط نصب خاصی هستند. در پمپهای برقی باید یک منبع برق پایدار و مطمئن در نظر گرفته شود تا در زمان وقوع حریق سیستم دچار اختلال نشود. در سیستمهای دیزلی نیز تأمین سوخت و سیستم تهویه مناسب اهمیت زیادی دارد. انتخاب نوع محرک باید بر اساس شرایط ساختمان، سطح ایمنی مورد نیاز و استانداردهای طراحی انجام شود. در نظر گرفتن سیستم پشتیبان نیز میتواند اطمینان عملکرد را افزایش دهد.
پمپهای آتش نشانی باید بهطور دورهای مورد بازرسی، تست و سرویس قرار گیرند تا در شرایط اضطراری عملکرد مناسبی داشته باشند. به همین دلیل در زمان نصب باید فضای کافی در اطراف پمپ و تجهیزات مرتبط در نظر گرفته شود. این فضا امکان دسترسی آسان به موتور، تابلو کنترل و شیرآلات آتش نشانی را فراهم میکند. دسترسی مناسب باعث میشود عملیات نگهداری سریعتر و ایمنتر انجام شود. همچنین احتمال بروز خطا در زمان تعمیرات نیز کاهش مییابد.
پس از نصب کامل پمپ آتش نشانی، انجام تستهای اولیه برای اطمینان از عملکرد صحیح سیستم ضروری است. در این مرحله فشار، دبی و نحوه عملکرد پمپ در شرایط مختلف بررسی میشود. همچنین عملکرد شیرهای آتش نشانی، گیجها و تجهیزات کنترلی مورد آزمایش قرار میگیرد. انجام این تستها به شناسایی مشکلات احتمالی در سیستم کمک میکند. راهاندازی اصولی و آزمایش دقیق، تضمینکننده عملکرد مطمئن پمپ در زمان وقوع حریق خواهد بود.
