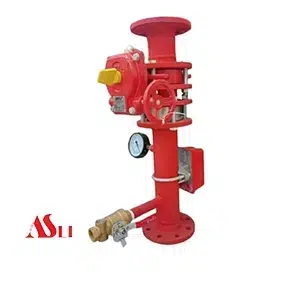

زون کنترل ولو (Zone Control Valve) و یا همان شیر کنترل ناحیه یک مجموعه آماده نصب است که برای کنترل، پایش و ایمنی جریان آب در سیستم های اطفاء حریق، به ویژه سیستمهای اسپرینکلر اتوماتیک طراحی شده است. این محصول به شما این امکان را میدهد که هر ناحیه از ساختمان را به صورت جداگانه مدیریت، تست و مانیتور کنید. این ویژگی باعث میشود سیستم در زمان سرویس، تست یا بروز حادثه فقط در همان زون خاص فعال یا غیرفعال شود، بدون اینکه کل سیستم تحت تأثیر قرار گیرد.
اجزای اصلی پکیج زون کنترل ولو
زون کنترل ولو در شرکت تولیدی مانا صنعت پایدار اسمبل شده و در محل کارخانه تست می شود و سپس وارد بازار می گردد.

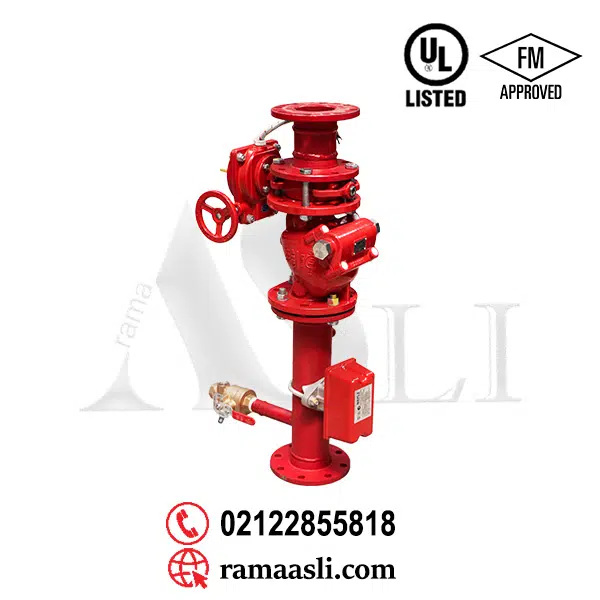

کلیه قطعات زون کنترل آتش نشانی از برند وفلو و مورد تائید سازمان آتش نشانی می باشد . این پکیج پیشمونتاژشده شامل اجزای زیر است:
- شیر پروانه ای برند وفلو : WEFLO BUTTERFLY VALVE برای باز و بسته کردن مسیر آب با قابلیت نصب نشانگر وضعیت (Indicator) یا سوییچ اعلام باز/بسته بودن (Tamper Switch).
شیر یکطرفه برند وفلو (WEFLO CHECK VALVE): جهت جلوگیری از برگشت جریان آب به سیستم، خصوصاً هنگام افت فشار. - فلو سوئیچ برند وفلو WEFLO FLOW DETECTOR : برای تشخیص جریان عبوری آب از سیستم و ارسال سیگنال به پنل اعلام حریق. این قطعه در زمان فعال شدن اسپرینکلر، هشدار لازم را صادر میکند.
- مانومتر (Pressure Gauge): جهت نمایش فشار آب ورودی و خروجی به زون، برای پایش دقیق عملکرد سیستم.
- شیر تست و تخلیه (Test and Drain Valve): برای تست و تخلیهی آب در زمان سرویس یا راهاندازی.
مزایا و ویژگیها شیر کنترل تولیدی مانا صنعت پایدار
- نصب سریع و آسان بهدلیل مونتاژ و تست در محل کارخانه
- کاهش هزینه اجرا، زمان نصب و احتمال خطای صفر
- طراحی شده مطابق با استانداردهای بینالمللی از جمله NFPA 13, UL Listed, FM Approved
- مورد تائید سازمان آتش نشانی
- مناسب برای پروژههای بزرگ و چند طبقه مانند بیمارستانها، سولهها، برجهای تجاری، دیتاسنترها و مراکز خرید
کاربرد زون کنترل ولو
زون کنترل ولو یکی از مهم ترین تجهیزات آتش نشانی است که در تمامی پروژههایی که نیاز به تقسیم سیستم اطفاء حریق به زونهای مستقل دارند قابل استفاده است. این شامل موارد زیر میشود:
- سیستم اسپرینکلر آتشنشانی (Wet & Dry Systems)
- سیستمهای اعلام حریق متصل به فلوسوئیچ
- ساختمانهای دارای چند طبقه یا چند ناحیه تفکیک شده
- سیستمهای اطفاء در فضاهای حساس مانند اتاق سرور یا اتاق برق
- ناحیه بندی باعث بهینه سازی عملکرد سیستم، کاهش مصرف آب در زمان فعالسازی و امکان مدیریت آسانتر هر ناحیه در زمان نگهداری یا خرابی میشود.
بررسی قیمت زون کنترل ولو
قیمت زون کنترل ولو به عوامل مختلفی بستگی دارد و نمیتوان یک قیمت دقیق و ثابت برای آن تعیین کرد مگر با مشخص شدن این جزئیات:
- سایز شیر: معمولاً از ۲ اینچ تا ۸ اینچ تولید میشود. سایز بزرگتر = قیمت بالاتر.
- نوع اتصال: فلنجی (گرانتر) و رزوهای (ارزانتر)
- برند و استانداردها: برندهای خارجی دارای تاییدیه UL / FM معمولاً قیمت بالاتری دارند. با توجه به اینکه در شرکت مانا صنعت پایدار با همان کیفیت مشابه محصولات خارجی تولید و بومی سازی شده است، از قیمت پایین تری نسبت به مدل های خارجی برخوردار می باشد.
- تعداد سفارش و نحوه بستهبندی: امکان سفارش به صورت عمده با قیمت پایین تر امکان پذیر است.
برای دریافت قیمت دقیق بر اساس نیاز شما (سایز، تعداد، برند قطعات و…) بهتر است با واحد فروش تماس بگیرید.
نحوه عملکرد زون کنترل ولو در سیستم اطفای حریق
زون کنترل ولو آتش نشانی یکی از اجزای کلیدی در سیستمهای اطفای حریق مبتنی بر اسپرینکلر محسوب میشود که وظیفه کنترل و نظارت بر جریان آب در بخشهای مختلف یک ساختمان را بر عهده دارد. در واقع این تجهیز بهگونهای طراحی شده است که هر قسمت از ساختمان بهصورت یک «زون» یا محدوده مستقل تحت کنترل قرار گیرد تا در زمان بروز آتشسوزی، مدیریت و کنترل جریان آب با دقت بیشتری انجام شود.
عملکرد زون کنترل ولو آتش نشانی به این صورت است که در شرایط عادی، فشار آب در شبکه اسپرینکلر ثابت بوده و تمامی شیرها در حالت آمادهباش قرار دارند. زمانی که دمای محیط در اثر آتشسوزی افزایش پیدا میکند، اسپرینکلر مربوط به همان محدوده فعال شده و باعث افت فشار در لولهکشی میشود. این افت فشار موجب حرکت آب در سیستم و عبور آن از زون کنترل ولو میشود.
در این مرحله فلوسوئیچ که یکی از اجزای اصلی این مجموعه است، جریان آب را تشخیص داده و سیگنالی به سیستم اعلام حریق ارسال میکند. این سیگنال باعث فعال شدن آلارمها و اطلاعرسانی به مرکز کنترل یا اتاق مانیتورینگ میشود. به این ترتیب علاوه بر اطفای حریق، محل دقیق فعال شدن سیستم نیز مشخص خواهد شد.
زون کنترل ولو آتش نشانی همچنین امکان تست دورهای سیستم و تخلیه آب را فراهم میکند. وجود شیر تست و تخلیه در این مجموعه باعث میشود کارشناسان بتوانند بدون فعال شدن واقعی اسپرینکلرها، عملکرد سیستم را بررسی کنند. این ویژگی نقش مهمی در نگهداری و اطمینان از عملکرد صحیح سیستمهای اطفای حریق دارد.
محصولات تولیدی شرکت مانا صنعت پایدار در این حوزه با بهرهگیری از استانداردهای بینالمللی و استفاده از قطعات باکیفیت طراحی شدهاند و میتوانند عملکرد دقیق و قابل اطمینانی را در سیستمهای اطفای حریق ساختمانهای مسکونی، تجاری و صنعتی ارائه دهند.
خرید زون کنترل ولو آتش نشانی
خرید زون کنترل ولو آتش نشانی یکی از مهمترین مراحل در تجهیز سیستمهای اطفای حریق ساختمانها محسوب میشود. انتخاب صحیح این تجهیز میتواند نقش مهمی در افزایش ایمنی ساختمان و عملکرد مؤثر سیستم اسپرینکلر در زمان وقوع آتشسوزی داشته باشد. به همین دلیل لازم است پیش از خرید، به چند نکته اساسی توجه شود.
یکی از مهمترین موارد در زمان خرید زون کنترل ولو آتش نشانی، بررسی استانداردهای محصول است. تجهیزاتی که دارای استانداردهای معتبر بینالمللی مانند UL هستند، از نظر کیفیت ساخت، عملکرد و ایمنی مورد تأیید مراجع تخصصی قرار گرفتهاند و میتوانند در شرایط بحرانی عملکرد قابل اعتمادی داشته باشند.
علاوه بر استانداردها، کیفیت قطعات بهکاررفته در مجموعه نیز اهمیت زیادی دارد. اجزایی مانند شیر پروانهای یا کشویی، فلوسوئیچ، گیج فشار، شیر تست و تخلیه و همچنین اتصالات باید از متریال مقاوم و باکیفیت ساخته شده باشند تا در برابر فشار و شرایط مختلف محیطی دوام کافی داشته باشند.
در این میان انتخاب تولیدکننده معتبر نیز یکی از عوامل مهم در خرید این تجهیزات به شمار میرود. شرکت مانا صنعت پایدار بهعنوان یکی از تولیدکنندگان فعال در حوزه تجهیزات آتشنشانی، انواع زون کنترل ولو آتش نشانی را با طراحی مهندسی و مطابق با استانداردهای موردنیاز ارائه میدهد. محصولات این مجموعه با هدف افزایش ایمنی و بهبود عملکرد سیستمهای اطفای حریق تولید شده و در پروژههای مختلف ساختمانی مورد استفاده قرار میگیرند.
در نهایت توصیه میشود پیش از خرید زون کنترل ولو آتش نشانی، مشخصات فنی پروژه، سایز لولهکشی و نوع سیستم اطفای حریق بهطور دقیق بررسی شود تا تجهیز انتخابی بیشترین سازگاری را با نیازهای پروژه داشته باشد. انتخاب صحیح این محصول میتواند نقش مهمی در عملکرد سریع و مؤثر سیستم اطفای حریق در شرایط اضطراری ایفا کند.
اهمیت استفاده از زون کنترل ولو در سیستمهای اطفای حریق
اهمیت استفاده از زون کنترل ولو آتش نشانی در سیستمهای اطفای حریق به دلیل نقش آن در کنترل جریان آب، تشخیص سریع محل آتشسوزی و افزایش ایمنی ساختمانها بسیار قابل توجه است؛ در ادامه به مهمترین دلایل و مزایای استفاده از این تجهیز در سیستمهای اطفای حریق خواهیم پرداخت.
1. کنترل مستقل هر بخش از ساختمان
زون کنترل ولو آتش نشانی این امکان را فراهم میسازد که شبکه اسپرینکلر در چند بخش مجزا مدیریت شود. این قابلیت باعث میشود در صورت بروز مشکل، نیاز به خاموش کردن کل سیستم نباشد و فقط زون مورد نظر تحت کنترل قرار گیرد. چنین ساختاری در ساختمانهای بزرگ و چندبخشی اهمیت بیشتری دارد. نتیجه این مدیریت مستقل، افزایش پایداری و قابلیت اطمینان سیستم اطفای حریق است.
2. تشخیص سریع محل آتشسوزی
وجود فلوسوئیچ در زون کنترل ولو موجب تشخیص فوری جریان آب ناشی از فعال شدن اسپرینکلر میشود. این جریان به سیستم اعلام حریق سیگنال ارسال کرده و محل دقیق وقوع حریق را مشخص میکند. سرعت بالای تشخیص، امکان واکنش سریع تیم ایمنی را فراهم میکند. این ویژگی در کاهش خسارات و مدیریت وضعیت اضطراری بسیار مؤثر است.
3. نظارت دقیق بر عملکرد سیستم
زون کنترل ولو آتش نشانی با تجهیزاتی مانند گیج فشار و فلوسوئیچ امکان نظارت دائمی بر وضعیت جریان و فشار آب را فراهم میکند. این موضوع به کارشناسان اجازه میدهد وضعیت سیستم را در هر لحظه بررسی کرده و از صحت عملکرد آن اطمینان حاصل کنند. نظارت دقیق، احتمال بروز خطا را به حداقل میرساند. در نتیجه سیستم آمادهبهکار در شرایط اضطراری تضمین میشود.
4. امکان تست و نگهداری دورهای
وجود شیر تست و تخلیه در زون کنترل ولو نقش مهمی در فرآیند نگهداری و بازرسی دورهای سیستم اطفای حریق دارد. با استفاده از این بخش میتوان بدون فعالسازی اسپرینکلرها، عملکرد سیستم را شبیهسازی و بررسی کرد. این قابلیت از فرسودگی زودهنگام تجهیزات جلوگیری میکند. همچنین شرایط ایمنتری برای ارزیابی فنی فراهم میآورد.
5. افزایش سرعت واکنش در زمان حادثه
عملکرد سریع زون کنترل ولو در انتقال سیگنال به سیستم اعلام حریق، موجب افزایش سرعت واکنش نیروهای ایمنی میشود. پس از تشخیص جریان آب، آلارمها به سرعت فعال شده و مکان دقیق زون حادثه مشخص میگردد. این روند موجب کاهش زمان تشخیص و مداخله میشود. در نتیجه احتمال گسترش آتش به بخشهای دیگر کاهش مییابد.
6. بهبود ایمنی پروژههای ساختمانی
استفاده از زون کنترل ولو آتش نشانی در پروژههای ساختمانی باعث افزایش سطح ایمنی کلی ساختمان میشود. این تجهیز با فراهمسازی کنترل دقیق هر زون، نقش مهمی در کاهش پیامدهای حوادث احتمالی دارد. در پروژههای بزرگ که حساسیت ایمنی بالاست، اهمیت این موضوع دوچندان میشود. انتخاب و نصب صحیح آن مطابق با استانداردهای معتبر ضروری است.
چرا «زونبندی» قلب تپنده سیستمهای اسپرینکلر مدرن است؟
در سیستمهای اطفای حریق مدرن، مفهوم «زونبندی» (Zoning) تنها یک توصیه فنی نیست، بلکه یک ضرورت استراتژیک است که به عنوان قلب تپنده شبکه اسپرینکلر شناخته میشود. در ادامه، دلایل بنیادی این اهمیت را از منظر مهندسی و مدیریت بحران بررسی میکنیم:
۱. کنترل دقیق نواحی مختلف ساختمان
زونبندی در سیستمهای اسپرینکلر این امکان را فراهم میکند که هر بخش از ساختمان بهصورت مستقل تحت پوشش، کنترل و مدیریت قرار گیرد. این ویژگی در پروژههای بزرگ مانند برجهای اداری، مراکز خرید، بیمارستانها و سولههای صنعتی اهمیت بسیار زیادی دارد، زیرا رفتار حریق در هر فضا میتواند متفاوت باشد. با تقسیم شبکه به چند زون مشخص، میتوان عملکرد سیستم را متناسب با شرایط هر ناحیه تنظیم کرد. این موضوع نهتنها دقت طراحی را افزایش میدهد، بلکه سطح ایمنی کلی ساختمان را نیز ارتقا میبخشد. در حقیقت، زونبندی باعث میشود سیستم اسپرینکلر از یک شبکه یکپارچه ساده به یک ساختار مهندسیشده و قابلکنترل تبدیل شود. به همین دلیل، این بخش یکی از ارکان اصلی در طراحی سیستمهای اطفای حریق مدرن بهشمار میرود.
۲. کاهش افت فشار و بهبود تعادل هیدرولیکی
یکی از مهمترین دلایلی که زونبندی را به قلب تپنده سیستمهای اسپرینکلر تبدیل میکند، نقش آن در مدیریت فشار و تعادل هیدرولیکی شبکه است. در ساختمانهای مرتفع یا پروژههایی با متراژ بالا، اختلاف فشار در طبقات و مسیرهای مختلف میتواند عملکرد سیستم را با اختلال روبهرو کند. زمانی که شبکه به زونهای مشخص تقسیم میشود، امکان کنترل و تنظیم بهتر فشار آب در هر ناحیه فراهم خواهد شد. این امر از افت فشار ناگهانی در دورترین نقاط سیستم جلوگیری میکند و باعث میشود اسپرینکلرها در لحظه حریق با حداکثر کارایی عمل کنند. زونبندی همچنین طراحی مهندسی سیستم را دقیقتر کرده و محاسبات هیدرولیکی را سادهتر و مطمئنتر میسازد. در نتیجه، کل مجموعه از نظر توزیع آب و عملکرد ایمن، در سطح بسیار بالاتری قرار میگیرد.
۳. افزایش سرعت تشخیص محل حریق
در زمان وقوع حریق، سرعت شناسایی دقیق محل حادثه یکی از مهمترین عوامل در کنترل خسارات و هدایت تیمهای امدادی است. زونبندی این امکان را فراهم میکند که هر ناحیه از ساختمان دارای فلوسوئیچ و تجهیزات مانیتورینگ مستقل باشد و به همین دلیل محل بروز جریان آب بهسرعت مشخص شود. وقتی یک زون فعال میشود، اپراتور یا نیروهای امدادی دقیقاً میدانند که حادثه در کدام طبقه، سالن یا بخش ساختمان رخ داده است. این دقت در شناسایی، زمان جستوجو را کاهش داده و واکنش سریعتری را ممکن میسازد. در پروژههای وسیع، عدم وجود زونبندی میتواند موجب تأخیر در یافتن محل آتشسوزی و گسترش دامنه خسارت شود. بنابراین، زونبندی نهفقط در اطفای حریق، بلکه در مدیریت هوشمند بحران نیز نقشی تعیینکننده دارد.
۴. تسهیل تعمیرات و نگهداری دورهای
یکی از مزایای بسیار مهم زونبندی، امکان انجام تعمیرات، تست و نگهداری دورهای بدون نیاز به از کار انداختن کل سیستم است. در ساختمانهایی که فاقد زونبندی هستند، هرگونه سرویس یا بررسی فنی ممکن است به قطع کامل سیستم اطفاء منجر شود که این موضوع از نظر ایمنی قابلقبول نیست. اما در یک شبکه زونبندیشده، تنها همان ناحیهای که نیاز به سرویس دارد بهصورت موقت ایزوله میشود و سایر بخشها همچنان در حالت آمادهباش باقی میمانند. این قابلیت باعث میشود عملیات نگهداری با سرعت، دقت و ایمنی بیشتری انجام شود. همچنین انطباق با الزامات بازرسی و تستهای دورهای طبق استاندارد NFPA 25 نیز سادهتر و کمهزینهتر خواهد بود. از این رو، زونبندی نقش مهمی در افزایش دوام، پایداری و قابلیت اطمینان سیستم ایفا میکند.
۵. کاهش خسارات ناشی از آب پس از حریق
در بسیاری از موارد، بخشی از خسارات وارده به ساختمان نه از خود حریق، بلکه از آب مصرفشده در فرآیند اطفاء ناشی میشود. زونبندی کمک میکند که در صورت فعال شدن اسپرینکلرها، تنها همان ناحیه درگیر از مدار بررسی و کنترل خارج شود و نیازی به قطع جریان آب کل ساختمان نباشد. این مزیت سبب میشود بخشهای سالم ساختمان همچنان تحت پوشش باقی بمانند و از آسیبهای غیرضروری جلوگیری شود. همچنین پس از پایان حادثه، تیم نگهداری میتواند سریعتر نسبت به بازگرداندن بخش آسیبدیده به وضعیت عادی اقدام کند. این کنترل موضعی، مدیریت پس از بحران را بسیار مؤثرتر و اقتصادیتر میسازد. در نتیجه، زونبندی نهتنها در لحظه حریق، بلکه در کاهش پیامدهای ثانویه آن نیز نقشی کلیدی بر عهده دارد.
۶. افزایش هوشمندی و یکپارچگی سیستم ایمنی ساختمان
در ساختمانهای مدرن، سیستم اطفای حریق دیگر یک مجموعه مستقل و جدا از سایر سامانههای ایمنی نیست، بلکه بخشی از یک ساختار هوشمند و یکپارچه بهشمار میرود. زونبندی این امکان را فراهم میکند که هر بخش از سیستم اسپرینکلر بهصورت مجزا با پنل اعلام حریق، سیستم مانیتورینگ و حتی BMS ساختمان در ارتباط باشد. این ارتباط باعث میشود در زمان بروز حادثه، اطلاعات دقیقتری از محل و وضعیت حریق در اختیار مدیران بحران قرار گیرد. همچنین میتوان بر اساس فعال شدن هر زون، فرمانهای جانبی مانند خاموش شدن سیستم تهویه یا آزاد شدن دربهای خروج اضطراری را نیز صادر کرد. این سطح از هماهنگی، ایمنی ساختمان را بهصورت چشمگیری افزایش میدهد. به همین دلیل، زونبندی را میتوان زیرساخت اصلی هوشمندسازی سیستمهای اطفای حریق در پروژههای امروزی دانست.
سوالات رایج کاربران قبل از خرید زون کنترل ولو
آیا زون کنترل ولو برای ساختمانهای مسکونی کوچک هم مناسب است؟
در پروژههای کوچک، ممکن است زونبندی لازم نباشد. اما برای ساختمانهای بزرگ یا با چند بخش تفکیکشده، زون کنترل ولو یک ضرورت است.
چرا باید از زون کنترل ولو استفاده کنیم؟
برای ایمنی بیشتر، کاهش مصرف آب، و سهولت در نگهداری و مدیریت هر بخش از سیستم اطفاء حریق.
آیا این محصول که اسمبل شده با استانداردهای بینالمللی تطابق دارد؟
بله، تمام اجزاء مطابق با استانداردهای NFPA طراحی و از قطعات تایید شده توسط UL و FM استفاده میشود. بنابراین نه تنها با استانداردهای بین المللی مطابق است بلکه مورد تائید سازمان تش نشانی نیز می باشد.
جهت مشاوره، دریافت قیمت بروز و خرید تجهیزات آتش نشانی با کارشناسان فنی شرکت مانا صنعت پایدار تماس بگیرید.
