توضیحات

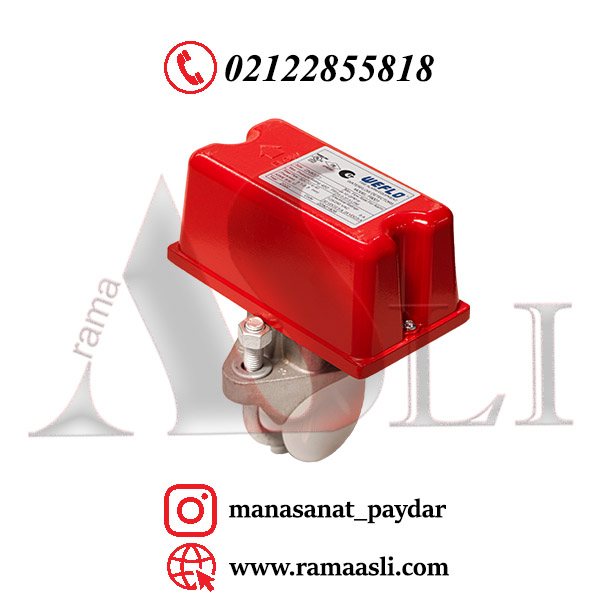

فلوسوئیچ اتش نشانی (water flow detector) یک قطعه مهم در خطوط اسپرینکلر است. در قسمت بدنه آن یک تیغه پارویی به همراه یک میکرو سوئیچ میباشد. زمانی که آب در خط لوله اسپرینکلر آتش نشانی به جریان بیافتد و تیغه پارویی آن تحریک شود یک سیگنال هشدار توسط میکرو سوئیچ به سیستم اعلام حریق ارسال میشود. آشکارساز به کمک نیرویی که سیال هنگام حرکت وارد میکند عمل میکنند.
فلوسوئیچ آتش نشانی
فلوسوئیچ آتش نشانی یک تجهیزات حیاتی در سیستم اطفاء حریق است که در صورت وقوع حریق، اتصال برق را قطع میکند و اجازه میدهد که سیستم اطفاء حریق به طور خودکار فعال شود. این تجهیزات به عنوان یک پل ارتباطی بین آتش نشانی و تجهیزات برقی ساختمان عمل میکنند و در جلوگیری از گسترش حریق و حفاظت از افراد و مالکیتها اهمیت زیادی دارد. استفاده از فلوسوئیچ آتش نشانی به عنوان یک ابزار ایمنی اساسی در هر ساختمان تجاری یا صنعتی توصیه میشود تا در صورت وقوع حریق، سیستم اطفاء حریق به طور خودکار فعال شود و خسارات بیشتری جلوگیری شود.
این دستگاهها در مسیر جریان سیال درون لوله قرار میگیرند و از نیروی فشاری حاصل از جریان با سایر قسمتهای سیستم، فرمان لازم را در جهت تغییرات لازم در ساز و کار سیستم میدهد. فرمانها میتوانند شامل، روشن و یا خاموش شدن یک پمپ یا فن هوارسان و یا روشن شدن زنگ خطر، باز و بسته شدن شیربرقی و… باشد. فلوسوئیچها انواع مختلفی دارند که نوع پرهایی (پدالی) آن برای مصارف عمومی کنترل جریان مایعات مخصوصا آب مناسب است.
نحوه نصب فلوسوئیچ آتش نشانی
فلوسوئیچ باید در محلی نصب شود که در طول دو طرف آن کمتر از 5 برابر قطر لوله نباشد. توجه داشته باشید که جهت تیغه باید با جهت جریان آب مطابقت داشته باشد. نشانگر جریان آب باید به صورت عمودی با لوله نصب شود. اگر به صورت عمودی نصب نشده است، اگر بصورت عمودی بر روی لوله نصب نگردد جریان را بررسی کنید تا نیاز را برآورده نماید. زمانی که تیغه پارویی روی لوله نصب میگردد، تیغه پلاستیکی بصورت رول شده به داخل محفظه لوله هدایت میگردد. سیم کشی فلوسوئیچ نشانگر جریان را مطابق نقشه سیم کشی باید وصل گردد. پس از نصب، نشانگر جریان آب باید هر شش ماه یک بار بررسی و چک گردد.
معرفی فلوسوئیچ UL دار آتش نشانی
فلوسوئیچ UL دار آتشنشانی یکی از تجهیزات اصلی و استاندارد در سیستمهای اطفای حریق است که وظیفه تشخیص جریان آب و ارسال فرمان هشدار به مرکز کنترل را بر عهده دارد. این دستگاه با دقت بسیار بالا عمل کرده و هرگونه عبور آب ناشی از فعالشدن اسپرینکلرها یا باز شدن مسیر اطفا را بهسرعت شناسایی میکند. داشتن گواهی معتبر UL نشاندهنده کیفیت ساخت، ایمنی عملکرد و انطباق کامل این محصول با استانداردهای بینالمللی است.
استفاده از این تجهیز، ضریب اطمینان و پایداری سیستم آتشنشانی را بهطور قابل توجهی افزایش میدهد. همچنین فرایند اخذ تأییدیههای فنی و ایمنی پروژه را تسهیل کرده و از بروز خطاهای اجرایی در آینده جلوگیری مینماید. به همین دلیل، فلوسوئیچ UL دار آتش نشانی یکی از گزینههای حرفهای و قابل اعتماد برای پروژههای حساس و استانداردمحور محسوب میشود.
عملکرد فلوسوئیچ در سیستم آتشنشانی
فلوسوئیچ در سیستمهای آتشنشانی بهعنوان یکی از تجهیزات کنترلی مهم شناخته میشود که وظیفه اصلی آن تشخیص عبور جریان آب در لولههای شبکه اطفای حریق است. این تجهیز معمولاً در مسیر خطوط اصلی سیستم اسپرینکلر یا لولههای رایزر نصب میشود تا در صورت ایجاد جریان آب، عملکرد سیستم اطفا را شناسایی کند. هنگامی که در اثر افزایش دما یا وقوع حریق، اسپرینکلر فعال شده و آب در لولهها به جریان میافتد، فلوسوئیچ با استفاده از مکانیزم داخلی خود این حرکت جریان را تشخیص میدهد.
پس از تشخیص جریان آب، فلوسوئیچ یک سیگنال الکتریکی به پنل اعلام حریق یا سیستم کنترل مرکزی ارسال میکند. این سیگنال موجب فعال شدن آلارمها یا ثبت هشدار در سیستم مانیتورینگ میشود و اپراتورها را از فعال شدن سیستم اطفای حریق مطلع میسازد. در بسیاری از پروژهها، این سیگنال میتواند به سیستم مدیریت ساختمان (BMS) نیز منتقل شود تا نظارت دقیقتری بر وضعیت ایمنی مجموعه صورت گیرد.
یکی از ویژگیهای مهم فلوسوئیچها، وجود زمان تأخیر قابل تنظیم در عملکرد آنها است. این قابلیت باعث میشود از ارسال هشدارهای اشتباه ناشی از نوسانات لحظهای جریان آب یا ضربههای هیدرولیکی در سیستم جلوگیری شود. در نتیجه، سیستم تنها زمانی هشدار واقعی ارسال میکند که جریان آب بهطور پایدار در شبکه برقرار شده باشد.
در مجموع، فلوسوئیچ نقش بسیار مهمی در هماهنگی بین سیستم اعلام حریق و سیستم اطفای حریق ایفا میکند. این تجهیز با تشخیص سریع جریان آب و ارسال پیام هشدار، به افزایش سرعت واکنش در شرایط اضطراری کمک کرده و امکان مدیریت مؤثرتر حوادث را فراهم میسازد. به همین دلیل، استفاده از فلوسوئیچهای استاندارد و دارای تأییدیههای معتبر در طراحی و اجرای سیستمهای آتشنشانی از اهمیت بالایی برخوردار است.
اهمیت استاندارد UL در فلوسوئیچ آتش نشانی
استاندارد UL یکی از معتبرترین استانداردهای بینالمللی در حوزه تجهیزات ایمنی و آتشنشانی است. تجهیزاتی که این استاندارد را دریافت میکنند، از نظر کیفیت مواد اولیه، پایداری عملکرد، تحمل شرایط محیطی و ایمنی الکتریکی مورد بررسی دقیق قرار گرفتهاند. در نتیجه، استفاده از فلوسوئیچ UL دار آتش نشانی به معنای بهرهگیری از محصولی است که در شرایط واقعی، عملکرد قابل اعتماد و دقیقی ارائه میدهد.
در پروژههایی که تاییدیه سازمان آتشنشانی، مشاور یا کارفرما اهمیت بالایی دارد، استفاده از محصولات دارای گواهی UL بهعنوان یک مزیت رقابتی و فنی شناخته میشود. همچنین این موضوع میتواند از بروز مشکلات حقوقی، فنی و اجرایی در آینده جلوگیری کند.
مزایای استفاده از فلوسوئیچ UL دار آتش نشانی
استفاده از فلوسوئیچ UL دار آتشنشانی مزایای مهمی در افزایش سطح ایمنی، بهبود عملکرد سیستم و تسهیل اخذ تأییدیههای فنی دارد که در ادامه به مهمترین آنها اشاره میشود.
1. کیفیت ساخت و اطمینان از عملکرد
فلوسوئیچهای دارای گواهی UL بر اساس استانداردهای سختگیرانه بینالمللی طراحی و تولید میشوند. این استانداردها تضمین میکنند که محصول در شرایط مختلف عملیاتی، عملکرد دقیق و قابل اعتمادی داشته باشد. استفاده از این نوع فلوسوئیچها در سیستم آتشنشانی باعث افزایش اطمینان از تشخیص صحیح جریان آب در زمان بروز حریق میشود. در نتیجه، عملکرد پایدار و قابل اعتماد سیستم اطفای حریق تضمین خواهد شد.
2. تطابق با استانداردهای بینالمللی ایمنی
یکی از مهمترین مزایای فلوسوئیچ UL دار، انطباق کامل آن با استانداردهای ایمنی معتبر جهانی است. این موضوع باعث میشود استفاده از آن در پروژههای ساختمانی، صنعتی و تجاری که نیازمند تأییدیههای فنی هستند، بهراحتی امکانپذیر باشد. بسیاری از سازمانهای نظارتی و شرکتهای بیمه نیز استفاده از تجهیزات دارای گواهی UL را توصیه میکنند. بنابراین این تجهیزات به تسهیل فرآیند تأیید و بهرهبرداری از سیستم آتشنشانی کمک میکنند.
3. دقت بالا در تشخیص جریان آب
فلوسوئیچهای UL دار با طراحی مهندسی دقیق، قادرند جریان آب در سیستم اسپرینکلر یا رایزر را با حساسیت بالا تشخیص دهند. این دقت بالا باعث میشود هرگونه فعال شدن واقعی سیستم اطفا به سرعت شناسایی و گزارش شود. در عین حال، این تجهیزات به گونهای طراحی شدهاند که از ارسال هشدارهای کاذب جلوگیری کنند. این ویژگی نقش مهمی در افزایش کارایی و اعتماد به سیستم ایمنی ساختمان دارد.
4. افزایش ایمنی و سرعت واکنش در زمان حریق
استفاده از فلوسوئیچ UL دار موجب میشود فعال شدن سیستم اطفای حریق بهسرعت به پنل اعلام حریق یا سیستم کنترل مرکزی گزارش داده شود. این اطلاعرسانی سریع به اپراتورها و مسئولان ایمنی کمک میکند تا در کوتاهترین زمان ممکن اقدامات لازم را انجام دهند. افزایش سرعت واکنش در شرایط اضطراری میتواند نقش بسیار مهمی در کنترل و کاهش خسارات ناشی از آتشسوزی داشته باشد.
5. طول عمر بالا و کاهش هزینههای نگهداری
فلوسوئیچهای دارای استاندارد UL معمولاً از مواد باکیفیت و مقاوم در برابر شرایط محیطی ساخته میشوند. این موضوع باعث میشود عمر مفید تجهیزات افزایش یافته و احتمال خرابی یا اختلال در عملکرد کاهش پیدا کند. در نتیجه هزینههای مربوط به تعمیر، تعویض و نگهداری سیستم نیز کمتر خواهد شد. این مزیت در پروژههای بزرگ و سیستمهای آتشنشانی گسترده اهمیت بیشتری پیدا میکند.
خرید فلوسوئیچ UL دار آتش نشانی
در زمان خرید فلوسوئیچ، باید به چند عامل اصلی توجه شود. نخستین مورد، اصالت گواهینامه UL و تطابق آن با مشخصات فنی محصول است. بسیاری از پروژهها به دلیل حساسیت عملکرد سیستم آتشنشانی، نیازمند تجهیزات دارای تاییدیههای معتبر و قابل استعلام هستند. مورد بعدی، سایز اتصال، نوع نصب، فشار کاری، کیفیت بدنه و سازگاری فلوسوئیچ با سیستم اعلام حریق پروژه است.
همچنین در فرآیند خرید بهتر است به خدمات پس از فروش، موجودی قطعات، برند سازنده و اعتبار شرکت تأمینکننده همچون مانا صنعت پایدار نیز توجه شود. انتخاب یک تأمینکننده متخصص و متعهد میتواند از بروز خطاهای اجرایی جلوگیری کرده و اطمینان بیشتری در خصوص کیفیت کالا فراهم سازد.
قیمت فلوسوئیچ UL دار آتش نشانی
قیمت فلوسوئیچ به عوامل مختلفی بستگی دارد که از جمله آنها میتوان به برند سازنده، کشور تولیدکننده، نوع تاییدیهها، سایز تجهیز، جنس بدنه و کیفیت قطعات داخلی اشاره کرد. طبیعی است که محصولات دارای استاندارد UL و کیفیت بالاتر، در مقایسه با نمونههای معمولی، از قیمت بیشتری برخوردار باشند؛ اما این اختلاف قیمت در برابر سطح ایمنی، دوام و اطمینان عملکرد، کاملاً منطقی و مقرونبهصرفه است.
علاوه بر این، نوسانات نرخ ارز، شرایط واردات، تیراژ سفارش و خدمات همراه محصول نیز بر قیمت نهایی تأثیرگذار هستند. بنابراین توصیه میشود خریداران صرفاً بر مبنای ارزانترین گزینه تصمیمگیری نکنند، بلکه کیفیت، اصالت و اعتبار برند را نیز بهعنوان معیارهای اصلی در نظر بگیرند.
جایگاه فلوسوئیچ (Flow Switch) در سیستمهای اطفای حریق
فلوسوئیچ آتش نشانی که در زبان فنی با نام Water Flow Detector شناخته میشود، یکی از کلیدیترین اجزای سیستمهای اعلام و اطفای حریق مبتنی بر آب، به ویژه در شبکههای اسپرینکلر (آبپاش) است. نقش اصلی این تجهیز، تشخیص حرکت آب در داخل شبکه لولهکشی و ارسال سیگنال هشدار به سیستم مرکزی اعلام حریق (FACP) است. به عبارت دیگر، فلوسوئیچ به مثابه «چشم» سیستم اعلام حریق عمل میکند که حرکت سیال را بلافاصله پس از فعال شدن یک یا چند اسپرینکلر یا باز شدن هریک از مسیرهای مصرف آب تشخیص میدهد.
۱. تشخیص دقیق محل حریق و مدیریت تفکیک زونها (Zone Detection)
در طراحی سیستمهای اطفای حریق برای مجتمعهای مسکونی بزرگ، برجهای مرتفع و واحدهای صنعتی پهناور، تقسیمبندی شبکه لولهکشی به بخشهای مجزا یا «زونها» اهمیت حیاتی دارد. نصب فلوسوئیچ در ابتدای انشعاب هر زون یا طبقه، این امکان را فراهم میسازد که به محض شکستن حباب شیشهای یک اسپرینکلر و برقراری جریان آب، محل دقیق حریق فوراً بر روی مانیتور پنل مرکزی اعلام حریق نمایش داده شود.
بدون وجود این تجهیز، تیمهای آتشنشانی و نیروهای امدادی در مواجهه با یک ساختمان بزرگ باید تکتک فضاها را برای یافتن منبع آتشسوزی جستجو کنند که این امر موجب اتلاف زمان طلایی مهار حریق (Golden Time) میشود. تفکیک زونها توسط فلوسوئیچ علاوه بر هدایت سریع نیروهای امدادی، به سیستمهای هوشمند اجازه میدهد تا سناریوهای تخلیه اضطراری را تنها در مناطق درگیر یا مجاور حریق فعال کنند تا از هرجومرج در کل ساختمان جلوگیری شود.
۲. جلوگیری از آلارمهای کاذب به کمک مکانیزم تاخیر زمانی (Retard Mechanism)
نوسانات فشار در شبکههای آب شهری و سیستمهای پمپاژ ساختمان، امری رایج است که میتواند منجر به جابجاییهای موقت، ضربههای ضربانی یا پدیده «ضربه قوچ» در داخل لولههای اطفای حریق شود. فلوسوئیچهای استاندارد و دارای تاییدیه بینالمللی برای مقابله با این مشکل، به یک تایمر مکانیکی یا الکترونیکی مجهز هستند که به عنوان مکانیزم تاخیر زمانی شناخته میشود.
این سیستم به گونهای کالیبره میشود که اگر جریان آب زودگذر و ناشی از نوسان فشار باشد (مثلاً جابجایی آب برای چند ثانیه)، دستگاه سیگنالی ارسال نکند؛ اما اگر جریان آب به طور مداوم برای مدت مشخصی (مثلاً ۳۰ تا ۹۰ ثانیه) ادامه یابد، کنتاکتهای الکترونیکی فعال میشوند. این ویژگی از ارسال آژیرهای خطای مکرر به ایستگاههای آتشنشانی، تخلیه بیهوده ساختمانها، خستگی ناشی از هشدارهای دروغین برای ساکنان و پرداخت جریمههای سنگین به سازمانهای امدادی جلوگیری میکند.
۳. مانیتورینگ عملکرد و پشتیبانی در فرمان راهاندازی پمپهای آتشنشانی
در یک ایستگاه پمپاژ استاندارد آتشنشانی، وظیفه اصلی استارت پمپها بر عهده پرشر سوئیچها (Pressure Switches) است که با افت فشار خط لوله فرمان روشن شدن را صادر میکنند. با این حال، فلوسوئیچها به عنوان یک لایه حفاظتی و کنترلی پشتیبان (Redundancy) در سیستم عمل میکنند.
زمانی که آب در لولهها جریان مییابد، فلوسوئیچ این حرکت فیزیکی سیال را ثبت کرده و تاییدیهای مبنی بر جریان واقعی آب به اتاق کنترل ارسال میکند. این داده به سیستم کنترل پمپ کمک میکند تا وضعیت کارکرد پمپ را پایش کرده و در صورت بروز اختلال در پرشر سوئیچها یا شکستگی مخفی لولهها قبل از افت شدید فشار، فرآیند اطفاء را مانیتور کند. همچنین این تجهیز تضمین میکند که در صورت جریان یافتن آب به هر دلیلی، کلکتورهای اصلی و فرعی سیستم تحت نظارت مداوم الکترونیکی قرار دارند.
۴. حفاظت از سازه و تجهیزات در برابر آبگرفتگی و نشت لولهها (Water Damage Prevention)
سیستمهای اطفای حریق تحت فشار دائمی آب قرار دارند و بروز حوادثی مانند یخزدگی لولهها در فصول سرد، ضربههای مکانیکی ناگهانی به اسپرینکلرها، خستگی متریال لولهکشی یا پوسیدگی اتصالات میتواند منجر به نشت شدید آب بدون وقوع حریق شود. در چنین شرایطی، جاری شدن حجم عظیمی از آب در طبقات میتواند خسارتهای مالی سنگینی به دکوراسیون، تجهیزات الکترونیکی، آرشیوهای اسناد و آسانسورها وارد کند.
فلوسوئیچ با تشخیص سریع حرکت آب ناشی از ترکیدگی یا نشت لوله، بلافاصله سیگنال خطای جریان را به نگهبانی یا سیستم مانیتورینگ ساختمان ارسال میکند. این هشدار زودهنگام به پرسنل تعمیر و نگهداری فرصت میدهد تا پیش از آنکه آب به طبقات پایینی نفوذ کرده و خسارتهای میلیاردی به بار آورد، شیرآلات اصلی کنترل ورودی را مسدود نمایند.
۵. یکپارچهسازی با سیستم مدیریت هوشمند ساختمان (BMS) و کنترل سناریوهای ایمنی
فلوسوئیچهای مدرن مجهز به سوئیچهای الکتریکی دوطرفه (مانند کنتاکتهای SPDT یا DPDT) هستند که امکان ارسال همزمان سیگنال به چندین سیستم مجزا را فراهم میآورند. یکی از کاربردهای حیاتی این بخش، اتصال فلوسوئیچ به سیستم مدیریت هوشمند ساختمان (BMS) است.
با فعال شدن فلوسوئیچ به دلیل جریان آب، سیستم BMS به صورت زنجیرهای سناریوهای ایمنی از پیش تعریفشده را اجرا میکند؛ این سناریوها شامل قطع جریان برق اضطراری در زون مربوطه جهت جلوگیری از برقگرفتگی، خاموش کردن سیستمهای تهویه مطبوع (HVAC) برای جلوگیری از انتقال اکسیژن به آتش و انتشار دود به سایر طبقات، فراخوانی آسانسورها به طبقه همکف و باز کردن قفل دربهای خروجی اضطراری متصل به سیستم کنترل تردد است.
۶. تسهیل و استانداردسازی فرآیند تست دورهای سیستم مطابق با NFPA 25
طبق استانداردهای بینالمللی از جمله NFPA 25 (استاندارد بازرسی، تست و نگهداری سیستمهای اطفای حریق مبتنی بر آب)، عملکرد صحیح آشکارسازهای جریان آب باید به صورت دورهای و منظم تست شود. فلوسوئیچها به گونهای طراحی شدهاند که امکان انجام این آزمایشهای دورهای را بدون نیاز به فعالسازی فیزیکی یا آسیب رساندن به اسپرینکلرها میسر میسازند.
برای این منظور، در انتهای هر زون یک «شیر تست و تخلیه» (Inspector’s Test Connection) نصب میشود که قطر خروجی آن معادل کوچکترین اوریفیس اسپرینکلر کارگذاری شده در سیستم است. با باز کردن این شیر، یک جریان آب شبیهسازیشده مشابه فعال شدن یک اسپرینکلر در سیستم ایجاد میشود و کارشناسان نگهداری میتوانند زمان پاسخدهی دقیق فلوسوئیچ و صحت ارسال سیگنال آن به اتاق کنترل را بدون تولید هیچگونه خسارت یا زبالهای ارزیابی و ثبت کنند.
