توضیحات

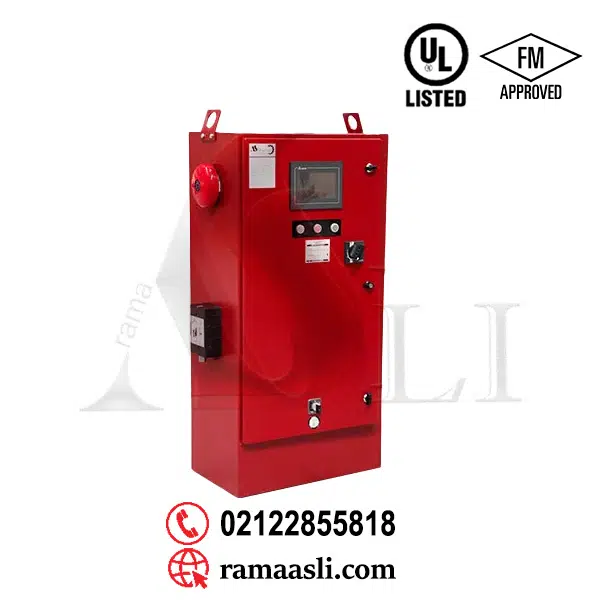

تابلوبرق سافتاستارتر آتشنشانی راما، محصول واحد فنی شرکت مانا صنعت پایدار، یک راهکار ایمن و پیشرفته برای راهاندازی نرم پمپهای اطفاء حریق است که با درجه حفاظت IP54 برای محیطهای صنعتی و ساختمانی طراحی شده است. این تابلو با بهرهگیری از سافتاستارتر جهت کاهش جریان هجومی، بایپس جهت اطمینان از کارکرد پایدار پس از استارت، و کنترل کامل مبتنی بر PLC صنعتی Siemens، عملکردی پایدار و مطابق الزامات استاندارد ارائه میدهد. رابط کاربری HMI لمسی Delta امکان مانیتورینگ، مدیریت خطاها و تنظیمات دقیق سیستم را فراهم کرده و سیستم حفاظت قفل روتور نیز از آسیبهای احتمالی موتور جلوگیری میکند. مجموعه این قابلیتها، تابلو راما را به یک کنترلر قابلاعتماد و کارآمد برای پمپهای آتش نشانی تبدیل میسازد.
تجهیزات به کار رفته در تابلوبرق سافت استارتر راما
در روش راهاندازی با سافتاستارتر، الکترو موتور پمپ آتشنشانی بهجای دریافت ناگهانی ولتاژ کامل، با ولتاژ کاهشیافته و بهصورت تدریجی وارد مدار میشود تا جریان هجومی اولیه و تنشهای مکانیکی سیستم کاهش یابد. سافتاستارتر طی چند ثانیه ولتاژ را به مقدار نامی افزایش داده و پس از رسیدن موتور به سرعت کامل، از مدار خارج شده و پمپ از طریق بایپس مستقیماً به شبکه متصل میشود. این روش همزمان استارت نرم، کاهش ضربه قوچ و تضمین عملکرد پایدار پمپ در شرایط اضطراری را فراهم میکند.
- این تابلو برق مجهز به رابط کاربری HMI لمسی 7 اینچ Delta است که امکان مانیتورینگ لحظهای وضعیت پمپ، ثبت و نمایش خطاها، انتخاب حالتهای کاری و تنظیمات کنترلی را فراهم مینماید.
- ساختار کنترلی تابلو برق مبتنی بر PLC صنعتی Siemens کشور آلمان بوده و الگوریتمهای کنترلی با دقت و سرعت بالا عملکرد سیستم را تضمین میکنند.
- تابلو دارای سیستم حفاظت روتور قفلشده (Locked Rotor Protection) است که با تشخیص افزایش غیرطبیعی جریان، از آسیب رسیدن به موتور جلوگیری میکند. همچنین، وجود آلارم داخلی وضعیتهای اضطراری مانند افت فشار یا بروز خطا را بهسرعت به اپراتور اطلاع میدهد.
چرا از تابلو برق سافت استارتر برای کنترل الکتروپمپ های آتش نشانی استفاده می شود؟
۱. کاهش جریان هجومی و جلوگیری از آسیب شبکه برق
الکتروپمپهای آتشنشانی در لحظه راهاندازی میتوانند جریانی تا ۶ برابر جریان نامی از شبکه بکشند که این موضوع علاوه بر فشار آوردن به کابلها و کلیدهای حفاظتی، احتمال افت ولتاژ یا آسیب در شبکه داخلی ساختمان را افزایش میدهد. سافتاستارتر با کنترل تدریجی ولتاژ، جریان راهاندازی را بهطور قابلتوجهی کاهش میدهد و اجازه میدهد موتور بدون تنش الکتریکی و بدون ایجاد شوک در شبکه برق وارد مدار شود. این ویژگی، استارت پمپ را حتی در شرایط اضطراری با پایداری بیشتری تضمین میکند.
۲. کاهش ضربه قوچ و افزایش پایداری سیستم هیدرولیک
راهاندازی ناگهانی پمپ آتشنشانی میتواند باعث شوک هیدرولیکی در لولهکشی و ایجاد پدیده ضربه قوچ شود که خطر آسیب به اتصالات، لرزش شدید و اعمال تنشهای مکانیکی را در پی دارد. سافتاستارتر با افزایش تدریجی سرعت موتور، پمپ را بهصورت نرم و کنترلشده وارد مدار میکند و فشار سیستم بهصورت پیوسته بالا میرود. نتیجه، کاهش تنشهای هیدرولیکی، افزایش عمر تجهیزات و عملکرد پایدار شبکه توزیع آب اطفا است.
۳. اطمینان از عملکرد پایدار در شرایط اضطراری
در سیستمهای آتشنشانی اطمینان از عملکرد پایدار پمپ، حتی در صورت بروز خطا در تجهیزات کنترلی، الزامی است. سافتاستارترهای استاندارد در تابلوهای آتشنشانی پس از تکمیل فرآیند راهاندازی از طریق بایپس از مدار خارج شده و پمپ مستقیماً به شبکه متصل میشود. این معماری سبب میشود خرابی یا خطای سافتاستارتر تأثیری بر کارکرد پمپ نداشته باشد و پمپ حتی در شرایط بحرانی نیز بدون توقف کار کند.
