توضیحات
استفاده از تابلو برق درایو برای کنترل الکتروپمپ آتشنشانی، هوشمندسازی و بهینهسازی سیستم را به ارمغان میآورد، اما به هیچ وجه نباید قابلیت اطمینان و عملکرد ۱۰۰٪ در لحظه بحران را تحت تأثیر قرار دهد. بنابراین طراحی آن باید به گونهای باشد که در صورت بروز هرگونه مشکل در درایو، سیستم به طور خودکار و بدون وقفه به حالت عملکرد کامل و مستقیم از شبکه (Bypass) بازگردد.

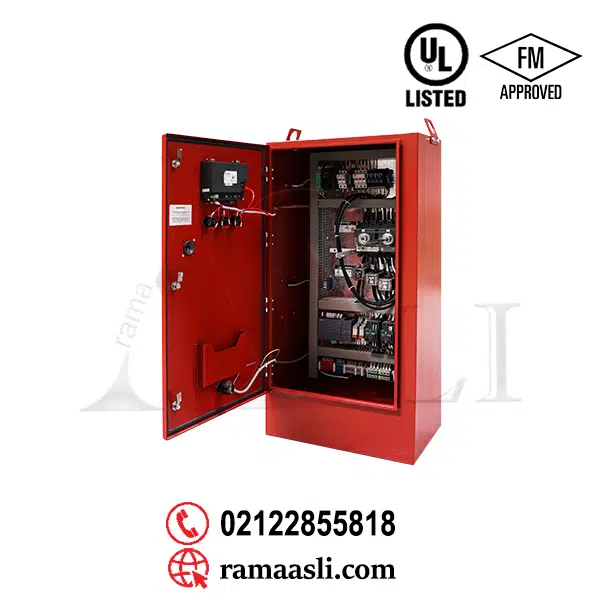

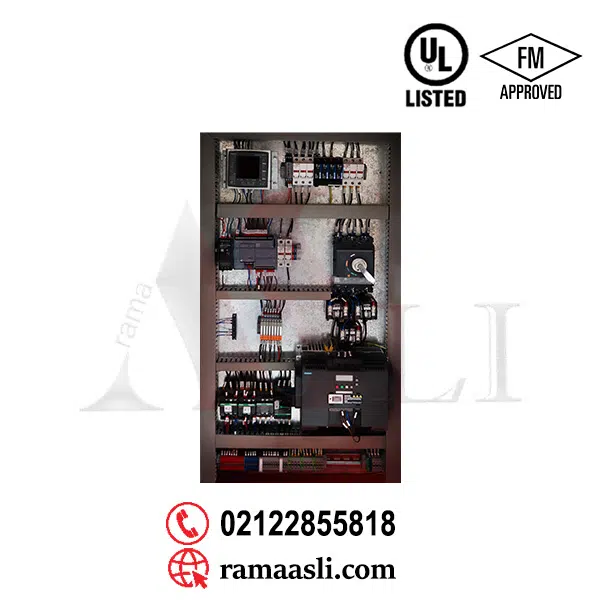

تجهیزات تابلو برق درایو آتش نشانی برند راما اصلی
راهاندازی با درایو روشی است که در آن یک درایو فرکانس متغیر (VFD) سرعت و گشتاور موتور الکتریکی را در لحظه شروع کار بهصورت کنترلشده و تدریجی افزایش میدهد. در این روش، درایو بهجای اعمال مستقیم ولتاژ نامی، فرکانس و ولتاژ موتور را از صفر تا مقدار نامی با یک شیب مشخص (Ramp-Up) بالا میبرد. نتیجه این فرآیند کاهش جریان هجومی، جلوگیری از ضربه قوچ، بهبود پایداری سیستم و امکان کنترل فشار یا دبی از طریق حلقه PID است.
- تجهیزات اصلی مدار قدرت از برند Schneider Electric انتخاب شدهاند تا عملکردی پایدار در شرایط کاری سنگین فراهم شود.
- تابلو برق درایو مجهز به رابط کاربری HMI لمسی 7 اینچ Delta است که امکان مانیتورینگ لحظهای وضعیت پمپ، ثبت و نمایش خطاها، انتخاب حالتهای کاری و تنظیمات کنترلی را فراهم مینماید.
- ساختار کنترلی تابلو برق درایو مبتنی بر PLC صنعتی Siemens بوده و الگوریتمهای کنترلی با دقت و سرعت بالا عملکرد سیستم را تضمین میکنند.
- این تابلو برق دارای سیستم حفاظت روتور قفلشده (Locked Rotor Protection) است که با تشخیص افزایش غیرطبیعی جریان، از آسیب رسیدن به موتور جلوگیری میکند. همچنین، وجود آلارم داخلی وضعیتهای اضطراری مانند افت فشار یا بروز خطا را بهسرعت به اپراتور اطلاع میدهد.
چرا از تابلو برق درایو برای کنترل الکتروپمپ های آتش نشانی استفاده می شود؟
استفاده از درایو (VFD/Inverter) برای کنترل پمپ های آتشنشانی یک موضوع بسیار مهم و تخصصی است که مزایای حیاتی دارد .
- استارت نرم: مشکلی که پمپ های آتش نشانی دارند این است که در لحظه استارت، جریان بسیار بالایی (حدود 6 برابر جریان نامی) از شبکه برق می کشند که این امر به شبکه برق ساختمان شوک ایجاد کرده و باعث قطعی برق می شود. درایو به آرامی و به طور خطی پمپ را تا سرعت نامی میرساند و جریان برق راه اندازی را کنترل می کند. (معمولاً زیر ۱۱۰٪ جریان نامی) که این کار از استهلاک مکانیکی پمپ، لولهها و اتصالات نیز جلوگیری میکند.
- کنترل فشار: در سیستمهای سنتی، پمپ با حداکثر توان کار میکند و فشار اضافی توسط شیرهای فشارشکن هدر میرود. درایو میتواند با دریافت سیگنال از یک ترانسمیتر فشار، سرعت پمپ را به گونهای تنظیم کند که فشار ثابت و دقیقی در تمامی نقاط سیستم اسپرینکلر حفظ شود، حتی با تغییر میزان دبی خروجی.
- کنترل جریان: درایو میتواند از افزایش ناگهانی جریان و ایجاد ضربه قوچ (Water Hammer) که میتواند به لولهها آسیب جدی بزند، جلوگیری کند.
معرفی تابلو برق درایو آتشنشانی
تابلو برق درایو آتشنشانی یکی از تجهیزات مهم در سیستمهای اطفای حریق است که وظیفه کنترل و مدیریت عملکرد پمپهای آتشنشانی را بر عهده دارد. در این نوع تابلو از درایو یا اینورتر برای راهاندازی و تنظیم سرعت موتور الکتروپمپ استفاده میشود تا پمپ بهصورت تدریجی و بدون شوک الکتریکی وارد مدار شود. این فرآیند باعث کاهش تنشهای مکانیکی و الکتریکی در سیستم شده و عملکرد پایدار پمپ را در زمانهای اضطراری تضمین میکند.
استفاده از تابلو برق درایو در سیستمهای آتشنشانی علاوه بر افزایش طول عمر تجهیزات، امکان کنترل دقیق فشار در شبکه اطفای حریق را نیز فراهم میکند. این تابلو با پایش مداوم شرایط کاری موتور و ارائه هشدارهای لازم در صورت بروز خطا، نقش مهمی در افزایش ایمنی ساختمانها ایفا میکند. به همین دلیل در بسیاری از پروژههای ساختمانی، صنعتی و تجاری از این نوع تابلو بهعنوان یکی از اجزای کلیدی سیستم آتشنشانی استفاده میشود.
مزایای استفاده از تابلو برق درایو آتشنشانی
مزایای استفاده از تابلو برق درایو آتشنشانی بسیار گسترده و بنیادین است؛ چرا که این تجهیز با عملکرد هوشمند و کنترل تدریجی موتور پمپ، نقش مؤثری در افزایش ایمنی، پایداری و طول عمر سیستم اطفای حریق ایفا میکند. در ادامه، مزایا را با جزئیات بیشتری توضیح میدهم:
1. راهاندازی نرم و پیشگیری از شوکهای الکتریکی و مکانیکی
استفاده از درایو در تابلو برق آتشنشانی، امکان کنترل دقیق و تدریجی سرعت موتور الکتروپمپ را فراهم میآورد. در حالت عادی، موتورهای سهفاز هنگام راهاندازی مستقیم، جریانی معادل ۵ تا ۷ برابر جریان نامی خود را از شبکه میکشند که این امر منجر به ایجاد شوکهای الکتریکی شدید در شبکه توزیع و افت ولتاژ ناگهانی میگردد. این نوسانات میتواند به سایر تجهیزات برقی ساختمان آسیب برساند.
از منظر مکانیکی نیز، این افزایش ناگهانی گشتاور باعث وارد آمدن تنشهای مخرب به کوپلینگ، شفت موتور و پمپ، بلبرینگها و حتی اتصالات لولهکشی میگردد. راهاندازی نرم (Soft Start) توسط درایو، با افزایش تدریجی ولتاژ و فرکانس، سرعت موتور را از صفر تا سرعت نامی بهصورت پیوسته افزایش میدهد. این رویکرد، جریان راهاندازی را به میزان قابل توجهی کاهش داده و از بروز شوکهای الکتریکی و مکانیکی جلوگیری میکند. نتیجه این امر، افزایش عمر مفید تمامی اجزای سیستم، کاهش نیاز به تعمیرات و اطمینان از عملکرد پایدار در زمان وقوع حریق است.
2. کنترل دقیق و هوشمند فشار در شبکه اطفای حریق
یکی از چالشهای اساسی در سیستمهای اطفای حریق، حفظ فشار ثابت و استاندارد آب در شبکه لولهکشی است، بهویژه زمانی که چندین مصرفکننده (مانند هوزریلها یا اسپرینکلرها) بهصورت همزمان در حال فعالیت هستند. تابلو برق درایو آتشنشانی این قابلیت را دارد که با استفاده از سنسورهای فشار، بهطور مداوم فشار موجود در شبکه را پایش کرده و بر اساس آن، سرعت موتور پمپ را تنظیم نماید.
در صورت کاهش فشار ناشی از باز شدن یک یا چند شیر اطفاء، درایو بهطور خودکار سرعت موتور را افزایش داده تا فشار مجدداً به نقطه تنظیمشده برسد. برعکس، در صورت کاهش مصرف و افزایش احتمالی فشار، سرعت موتور کاهش یافته و از فعالیت بیش از حد پمپ جلوگیری میشود. این کنترل پیوسته و دقیق فشار، مانع از بروز پدیدههای نامطلوبی چون ضربه قوچ شده و اطمینان میدهد که در هر شرایطی، فشار آب مورد نیاز برای اطفای حریق بهطور کامل تأمین میگردد.
3. کاهش استهلاک و افزایش طول عمر تجهیزات
همانطور که پیشتر ذکر شد، راهاندازی و توقفهای ناگهانی موتور پمپ، یکی از عوامل اصلی استهلاک زودهنگام قطعات مکانیکی و الکتریکی است. درایو با ملایمت بخشیدن به فرآیند راهاندازی و همچنین امکان توقف نرم موتور، استرس وارده بر قطعاتی چون بلبرینگها، شفت، مهر و مومها (سیلها)، و حتی خود سیمپیچهای موتور را به حداقل میرساند.
این کاهش تنشهای فیزیکی و حرارتی، منجر به افزایش چشمگیر عمر مفید پمپ و موتور میشود. در نتیجه، دفعات نیاز به تعمیرات اساسی (Overhaul) کاهش یافته و هزینههای نگهداری سیستم در بلندمدت به میزان قابل توجهی صرفهجویی میگردد. همچنین، نوسانات کمتر در سیستم، به سایر اجزای شبکه اطفاء حریق مانند اتصالات، شیرآلات و شیلنگها نیز آسیب کمتری وارد میکند.
4. بهینهسازی مصرف انرژی الکتریکی
تابلوهای برق درایو آتشنشانی امکان کنترل سرعت موتور بر اساس نیاز واقعی سیستم را فراهم میکنند. در بسیاری از مواقع، پمپ آتشنشانی نیازی به کارکردن با حداکثر سرعت و توان ندارد. برای مثال، در حالت آمادهباش یا زمانی که تنها یک هوزریل باز است، پمپ میتواند با سرعتی پایینتر نیز نیاز شبکه را برطرف سازد.
درایو این قابلیت را دارد که سرعت موتور را دقیقاً متناسب با میزان تقاضا تنظیم کند؛ یعنی هرچه نیاز به دبی و فشار کمتر باشد، سرعت موتور کمتر شده و طبیعتاً توان مصرفی نیز کاهش مییابد. این بهینهسازی مصرف انرژی، علاوه بر کاهش هزینههای جاری، در پروژههای بزرگ با مصرف برق قابل توجه، میتواند مزیت اقتصادی مهمی به شمار آید.
5. قابلیتهای پیشرفته مانیتورینگ، ثبت خطا و آلارمدهی
تابلوهای مدرن درایو آتشنشانی مجهز به سیستمهای کنترلی پیشرفتهای هستند که امکان پایش لحظهای پارامترهای حیاتی عملکردی موتور و پمپ را فراهم میآورند. این پارامترها شامل ولتاژ ورودی و خروجی، جریان مصرفی، فرکانس کاری، سرعت موتور، دما، فشار (در صورت وجود سنسور) و وضعیت خطاها میباشند. سیستم قادر است تا رخدادهای مهم، آلارمها و خطاهای احتمالی را در حافظه داخلی خود ثبت کند.
این قابلیت برای تشخیص ریشهیابی مشکلات، برنامهریزی تعمیرات پیشگیرانه و همچنین ارائه گزارشهای عملکردی به مدیران ساختمان بسیار ارزشمند است. در صورت بروز هرگونه نقص فنی یا شرایط غیرعادی که میتواند منجر به آسیب به تجهیزات یا اختلال در عملکرد سیستم شود، تابلو بهسرعت یک آلارم هشداردهنده (صوتی و/یا بصری) صادر کرده و در صورت لزوم، وضعیت خطا را ثبت و به سیستمهای مدیریت ساختمان (BMS) ارسال میکند.
6. افزایش ایمنی عمومی و قابلیت اطمینان عملیاتی
هرچند که سیستم اطفای حریق یک سیستم اضطراری است، اما عملکرد پایدار و قابل اعتماد آن در زمان وقوع حریق، ضامن اصلی نجات جان انسانها و حفظ اموال است. تابلو برق درایو آتشنشانی با ارائه قابلیتهای متنوعی چون راهاندازی نرم، کنترل دقیق فشار و سیستمهای حفاظتی قوی، اطمینان از عملکرد صحیح پمپ را در بحرانیترین شرایط افزایش میدهد. افزون بر این، اکثر این تابلوها دارای یک مد بایپس (Bypass Mode) استاندارد هستند.
در این مد، در صورتی که درایو دچار نقص فنی شود یا نیاز به عملکرد پمپ با حداکثر توان و سرعت ثابت باشد، سیستم بهطور خودکار و بدون نیاز به دخالت اپراتور، پمپ را مستقیماً به برق شهر متصل کرده و از مدار خارج شدن آن جلوگیری میکند. این ویژگی، سطح ایمنی و قابلیت اطمینان کل سیستم اطفای حریق را به میزان قابل توجهی ارتقا میبخشد.
7. انطباق با الزامات استانداردها و مقررات ملی و بینالمللی
طراحی و ساخت تابلو برق درایو آتشنشانی باید مطابق با استانداردهای معتبر ملی و بینالمللی مانند NFPA 20 (استاندارد پمپهای آتشنشانی)، IEC (استانداردهای برق صنعتی) و مقررات سازمان آتشنشانی کشور صورت پذیرد. این استانداردها، الزامات سختگیرانهای را برای قطعات، سیمکشی، حفاظتها، سیستمهای کنترلی و حتی علائم هشداردهنده تعریف میکنند.
استفاده از تابلوهایی که این استانداردها را رعایت کردهاند، نه تنها تضمینکننده کیفیت و ایمنی محصول است، بلکه از بروز مشکلات احتمالی در زمان بازرسیهای فنی و همچنین در طول دوره بهرهبرداری جلوگیری میکند. این انطباق، بهویژه در پروژههایی که نیازمند اخذ تأییدیههای رسمی هستند، اهمیت حیاتی دارد.
8. بهبود عملکرد کلی و هماهنگی با سایر تجهیزات اطفای حریق
در نهایت، تمامی مزایای فوق در کنار یکدیگر منجر به بهبود چشمگیر عملکرد کلی سیستم اطفای حریق میشود. پمپی که با تابلو درایو کنترل میشود، عکسالعمل سریعتر و دقیقتری به تغییرات در شبکه نشان میدهد، با مصرف انرژی بهینهتر کار میکند، عمر مفید طولانیتری دارد و قابلیت اطمینان آن در شرایط اضطراری بسیار بالاتر است.
این بهبود عملکرد، پایداری و کارایی سیستم اطفای حریق را تضمین کرده و هماهنگی آن را با سایر اجزای سیستم مانند اسپرینکلرها، هوزریلها و سیستمهای اعلام حریق بهبود میبخشد. انتخاب محصولات با کیفیت از تولیدکنندگان معتبر مانند شرکت مانا صنعت پایدار، که دانش فنی و تجربه کافی در زمینه طراحی و ساخت این تابلوهای تخصصی را دارا است، میتواند به تحقق کامل این مزایا و ارتقاء سطح ایمنی ساختمان کمک شایانی نماید.
نکات مهم در خرید تابلو برق درایو آتش نشانی
در زمان خرید تابلو برق درایو آتش نشانی باید به استانداردهای قابل استناد، کیفیت ساخت تابلو و اصالت تجهیزات داخلی توجه ویژه داشته باشید. اولین نکته، بررسی توان پمپ و تطابق ظرفیت درایو با جریان نامی موتور است؛ زیرا انتخاب غلط میتواند باعث کاهش عمر درایو یا توقف ناگهانی پمپ شود. نکته دوم، وجود سیستم بایپس استاندارد است که در صورت بروز خطا در درایو، امکان روشن شدن پمپ بهصورت مستقیم را فراهم میکند. مورد مهم دیگر، کیفیت بدنه تابلو، سیستم تهویه مناسب و استاندارد IP بدنه است که باید با شرایط محیطی پروژه سازگار باشد.
در زمان خرید، توجه به برند قطعات داخلی اهمیت زیادی دارد. استفاده از رلهها، کنتاکتورها و کلیدهای حفاظتی معتبر تضمین میکند که تابلو در شرایط بحرانی عملکرد بدون نقصی ارائه دهد. همچنین دریافت خدمات پس از فروش و پشتیبانی فنی از شرکت تولیدکننده از مواردی است که نقش مهمی در انتخاب محصول دارد. در این زمینه، شرکت مانا صنعت پایدار یکی از مجموعههای فعال و معتبر در زمینه طراحی و تولید تابلو برقهای آتشنشانی و صنعتی است که امکان تامین تجهیزات استاندارد و ارائه مشاوره فنی تخصصی برای پروژههای مختلف را فراهم میکند.
قیمت تابلو برق درایو آتشنشانی
قیمت تابلو برق درایو آتش نشانی به عوامل مختلفی بستگی دارد که مهمترین آنها ظرفیت درایو، نوع برند تجهیزات داخلی، وجود یا عدم وجود سیستم بایپس، نوع بدنه، امکان مانیتورینگ و سطح اتوماسیون تابلو است. درایوهای با کیفیت بالا معمولاً سهم قابل توجهی از قیمت نهایی را تشکیل میدهند. همچنین اگر پروژه نیاز به حفاظتهای ویژه یا سیستم کنترل هوشمند داشته باشد، قیمت نهایی افزایش مییابد. بهطور کلی، تابلو برق درایو آتشنشانی یک تجهیز تخصصی است و مقایسه آن صرفاً بر اساس قیمت بدون بررسی کیفیت و استانداردها توصیه نمیشود، زیرا عملکرد صحیح این تابلو در زمان حادثه مستقیماً با امنیت جانی و مالی افراد در ارتباط است.
