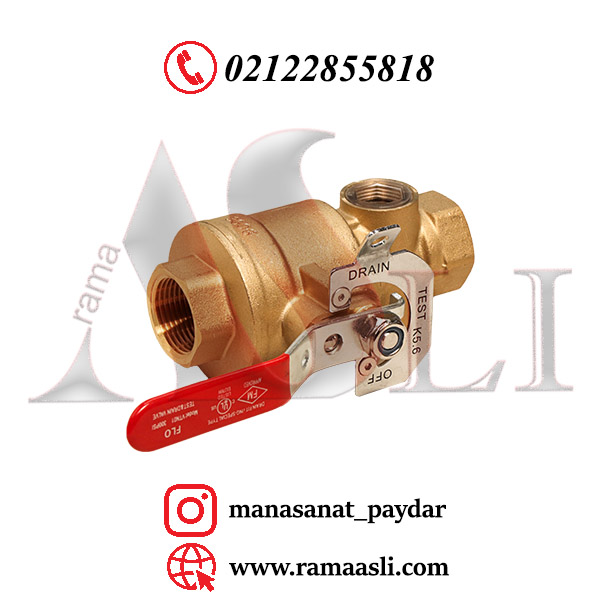

شیر تست و تخلیه/ Test and Drain Valve

شیر تست و درین، نوعی شیر 3 وضعیته بوده و دارای سه حالت بسته(off)، تست(test) و تخلیه(Drain) است. اوریفس شیر در حالت تست 0.5 و در حالت تخلیه 1 اینچ می باشد. استفاده از این شیر به این معناست که یک قطعه هم کار تست و هم کار درین را در مجموعه سیستم اطفاء حریق اتوماتیک انجام می‌دهد. هم چنین این قطعه دارای اوریفیس و ساید گلاس نیز می‌باشد.

شیر تست و تخلیه یا شیر تست و درین نوعی شیر توپی به شمار می رود. این شیر از جمله  شیرآلات پر کاربرد در سیستم های اطفاء حریق و آتش نشانی ساختمان و خصوصاً سیستم اسپرینکلر است.

شیر تست و درین (Test & Drain Valve) دارای سه وضعیت OFF /Test / Drain می‌باشد که عملکرد هر سه مرحله به شرح ذیل است:

وضعیتOFF : در این مرحله جریان سیال به طور کامل قطع می‌باشد.

وضعیت Test : در این وضعیت سیال از اوریفس که به اندازه یک عدد اسپرینکلر دبی از خود عبور می‌دهد، عبور می‌نماید و عملکردی شبیه شکستن بالب اسپرینکلر را ایجاد می‌کند.

همچنین این شیر دارای Sight Glass می‌باشد که عبور جریان سیال را نشان می‌دهد. در صورتی که سیستم زون کنترل نسبت به عبور جریان سیال از خود پاسخی ارائه ننماید. با مشاهده بصری در تست و درین ولو نقص در سیستم زون کنترل ولو قابل تشخیص است که در این صورت امکان خرابی در فلوسوئیچ جریان آب می‌باشد.

وضعیت Drain : در شرایطی که بدلیلی تمایل به تخلیه جریان سیال از داخل لوله وجود داشته باشد. جهت تعمیر و یا سرویس شبکه بارنده اطفاء باشد می‌توان دسته شیر را روی حالت Drain قرار داده.

این شیر دارای Sight Glass است که عبور جریان سیال را نشان می‌دهد. در صورتی‌ که سیستم زون کنترل نسبت به عبور جریان سیال از خود پاسخی ندهد می‌توان در شیر تست و تخلیه نقص در سیستم زون کنترل ولو را فهمید. عموما احتمال می‌دهند که خرابی در فلوسوئیچ جریان آب باشد. بدین ترتیب وجود Glass Sight بر روی شیر بسیار مهم است.
